仪表盘

仪表盘是一种拟物化的图表，刻度表示度量，指针表示维度，指针角度表示数值。仪表盘图表就像汽车的速度表一样，有一个圆形的表盘及相应的刻度，有一个指针指向当前数值。目前很多的管理报表或报告上都是用这种图表，以直观的表现出某个指标的进度或实际情况。

仪表盘的好处在于它能跟人们的常识结合，使大家马上能理解看什么、怎么看。拟物化的方式使图标变得更友好更人性化，正确使用可以提升用户体验。仪表盘的圆形结构，可以更有效的利用空间。

从左侧素材区“图表”处选中仪表盘将其拖入编辑器，右侧属性栏支持对图表进行常规、高级、数据操作。

配置项	说明
常规	XY轴名称
高级	图表主题样式、标题、提示、动画、仪表盘、系列、背景

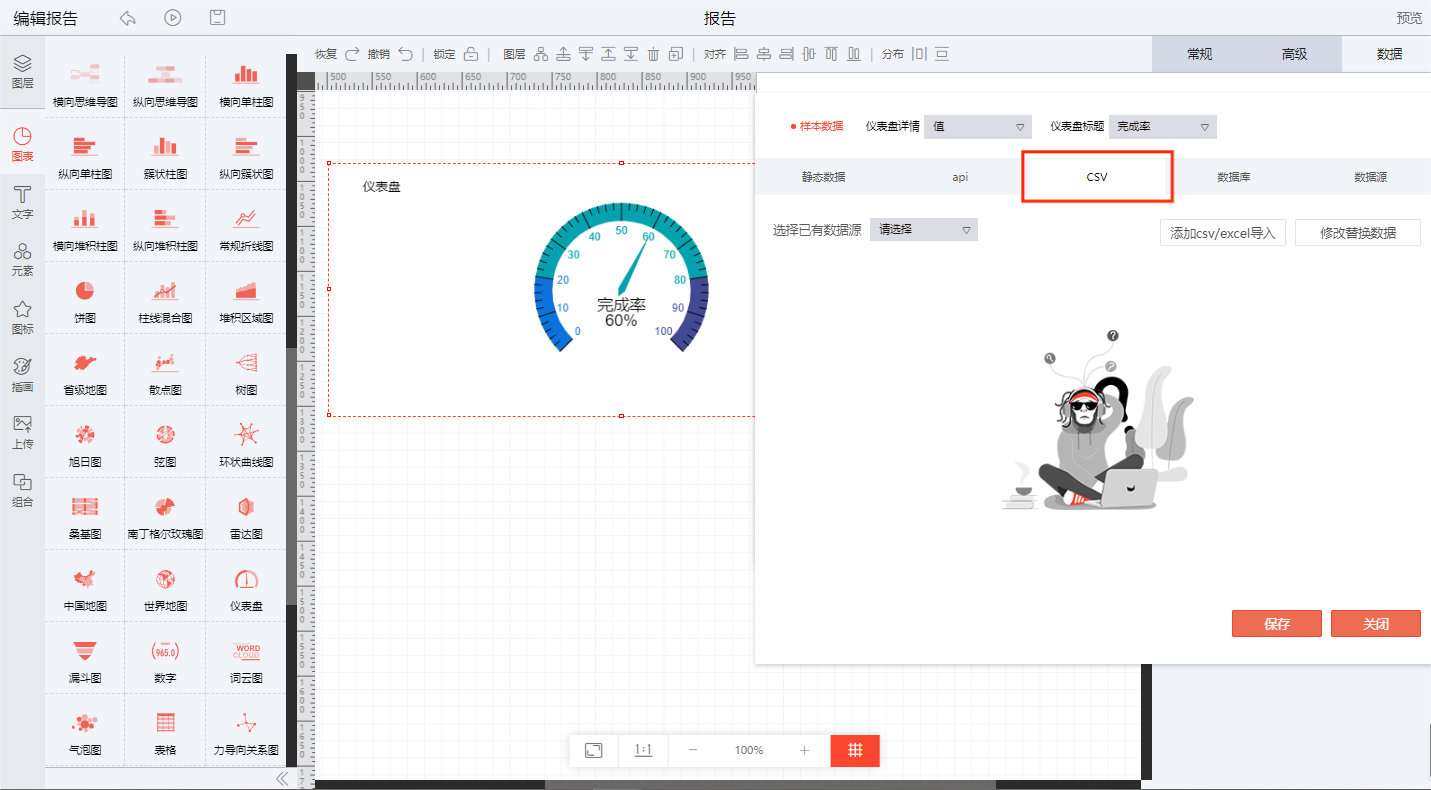

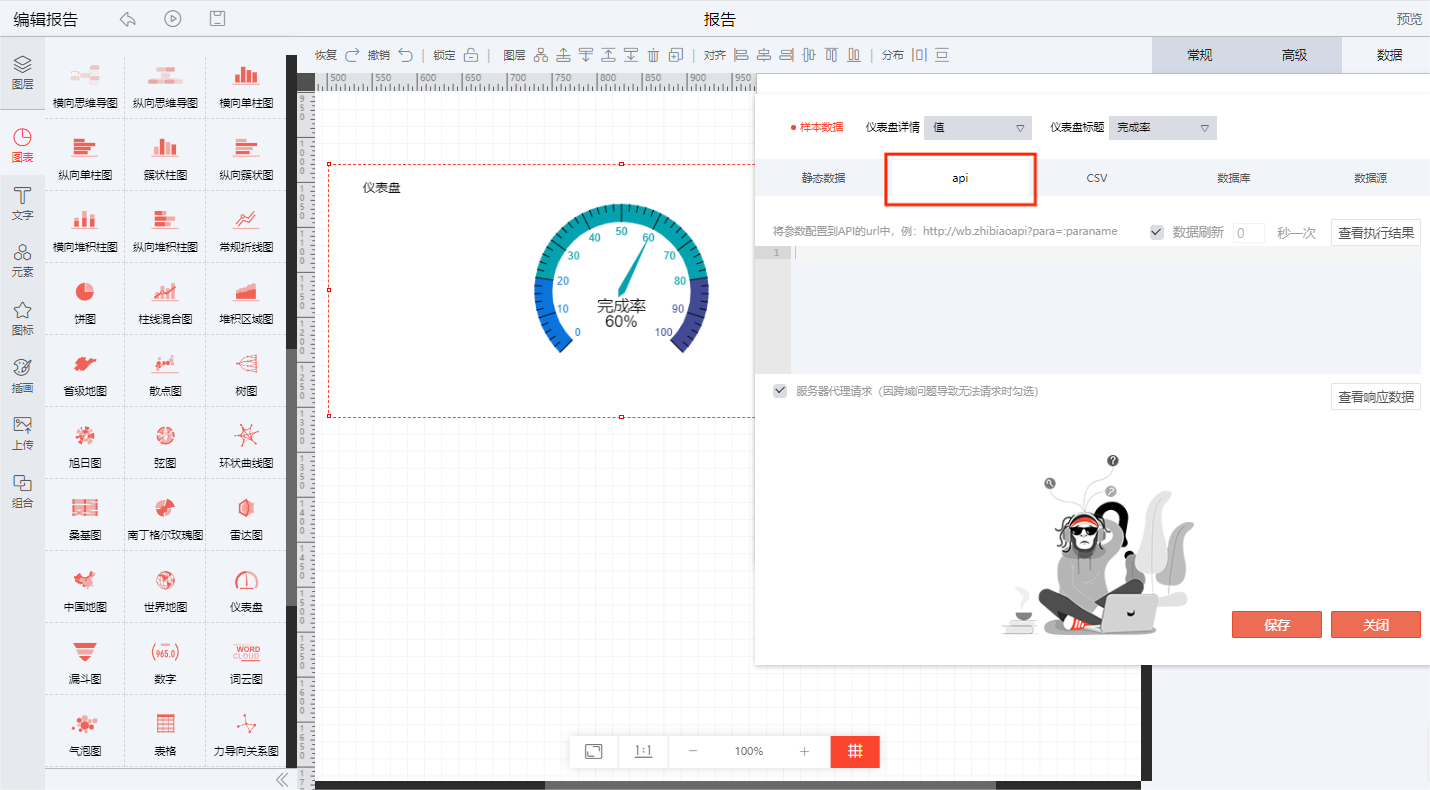

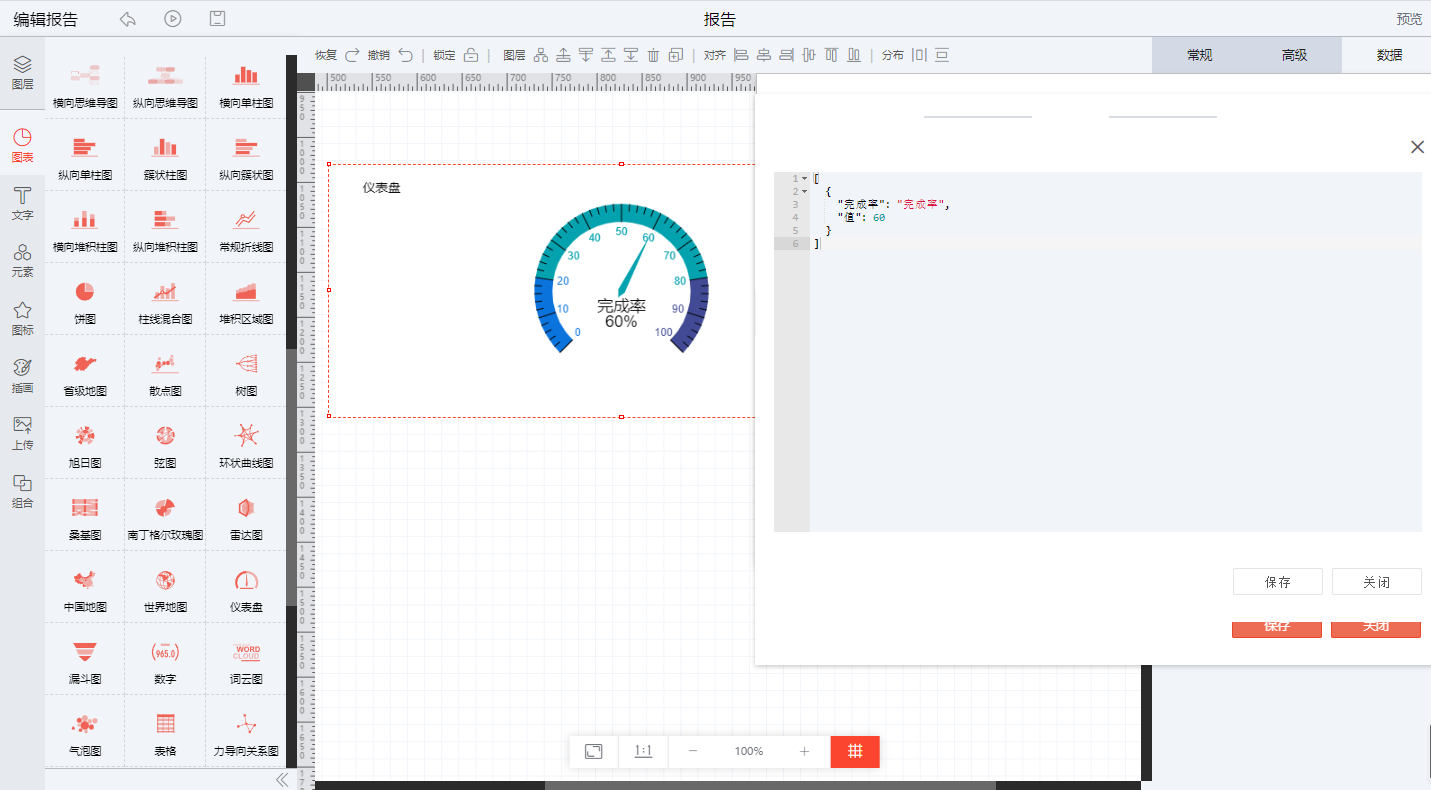

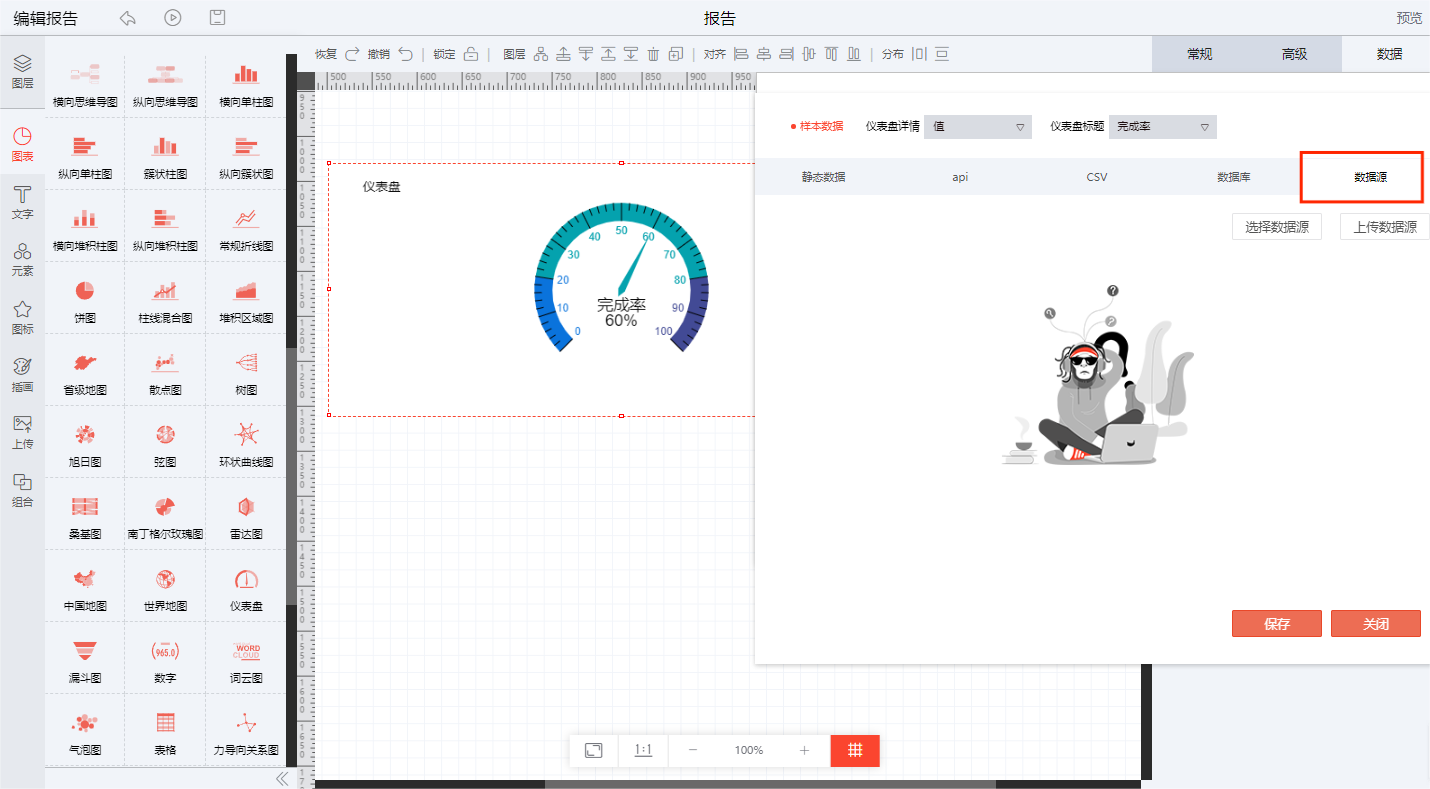

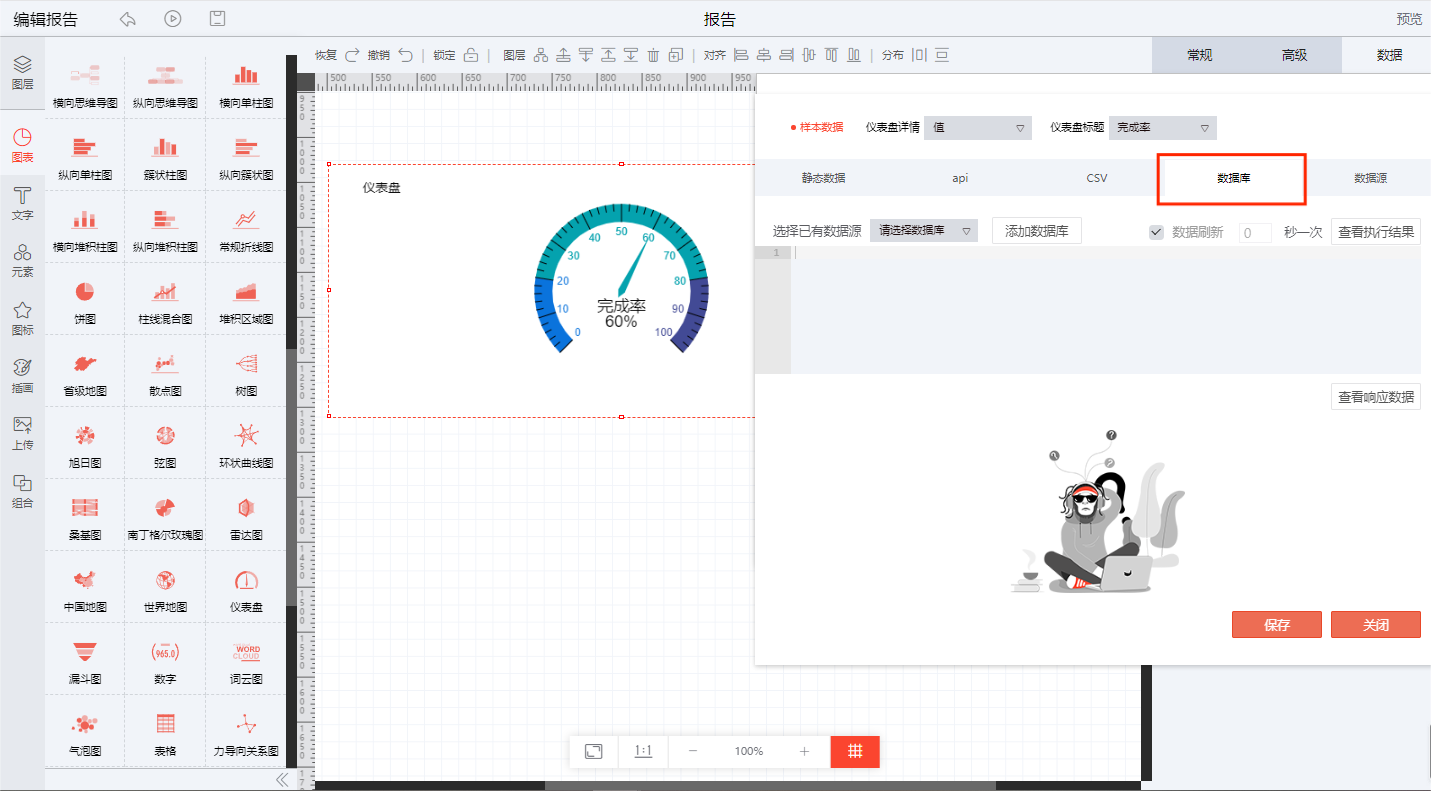

数据	静态数据、API、CSV、数据库、数据源

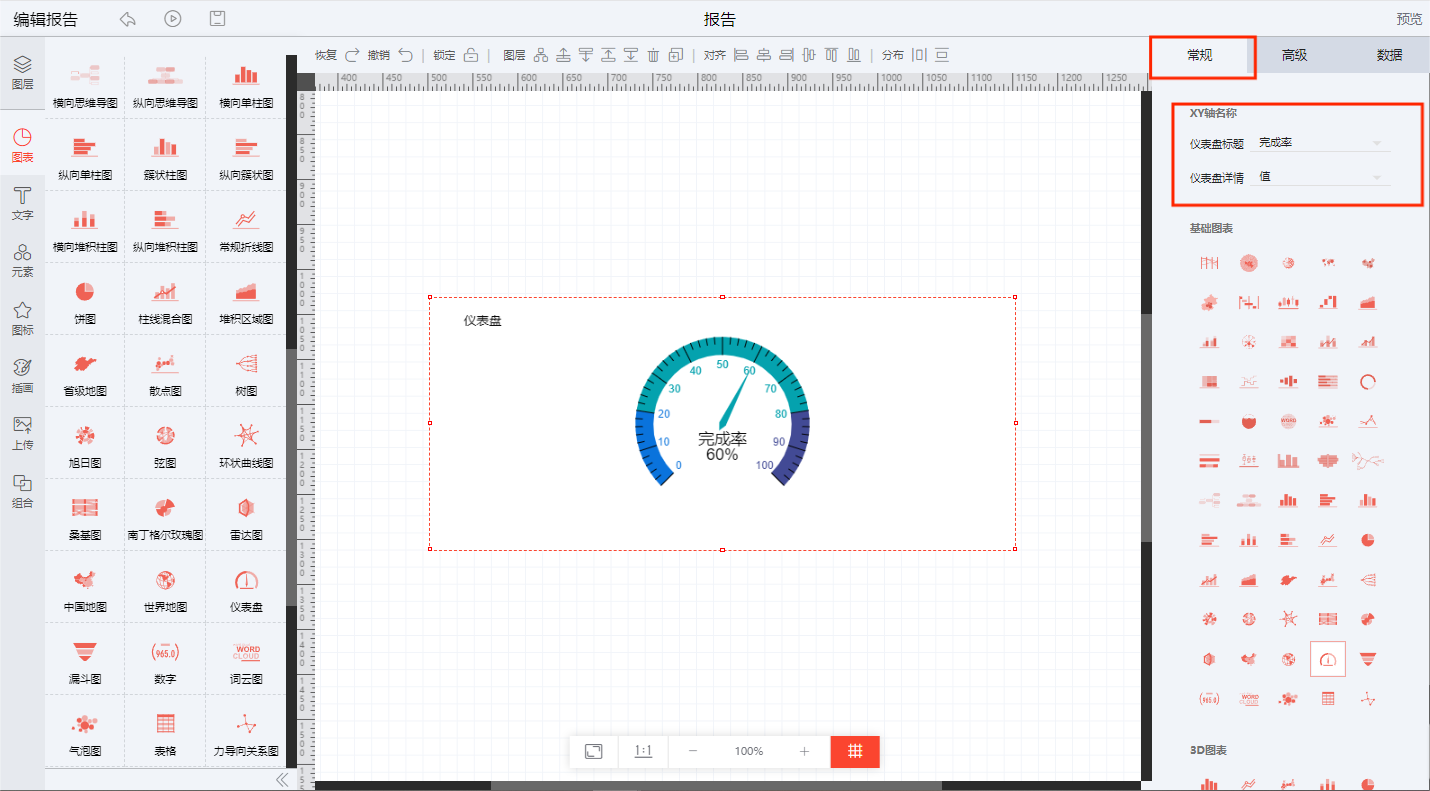

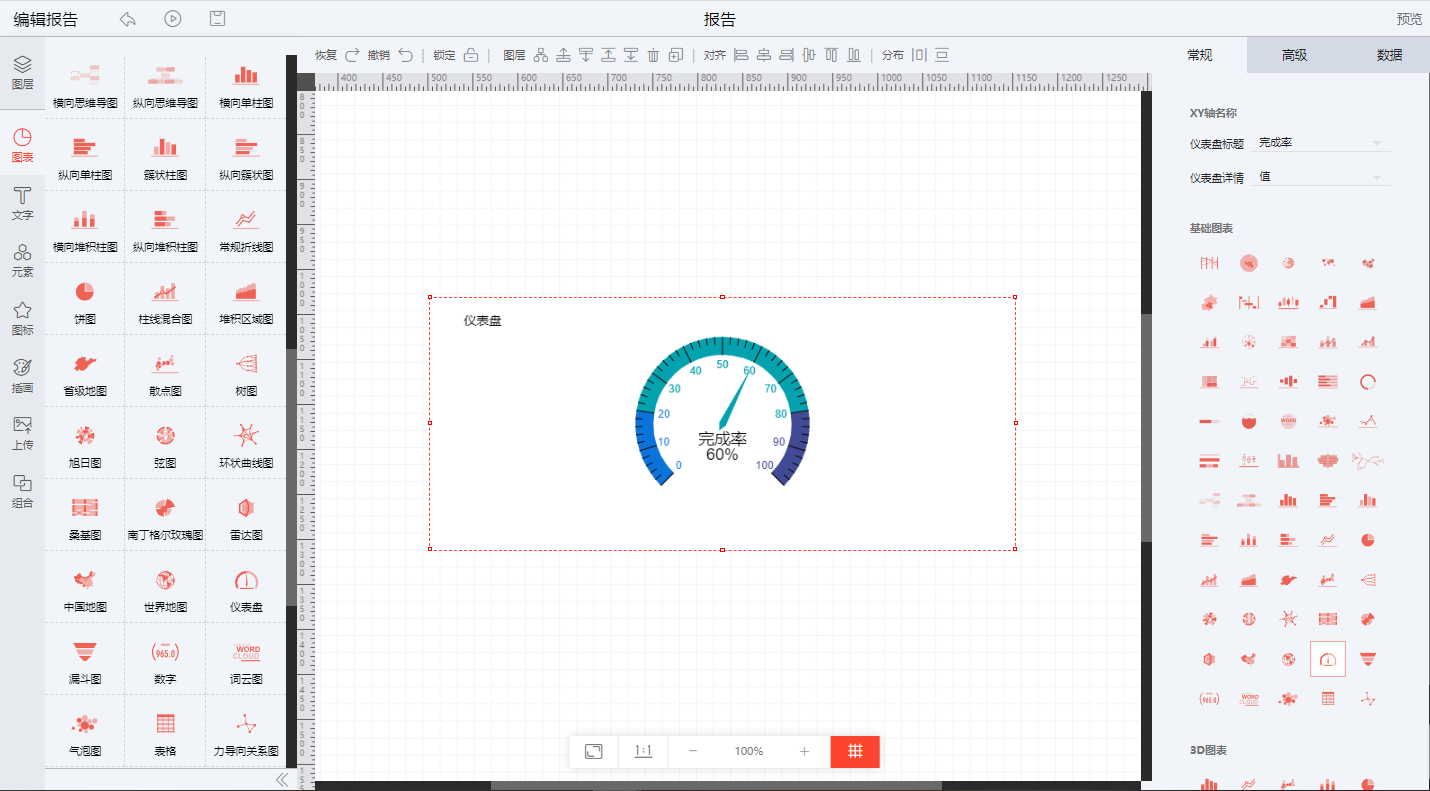

1、常规属性

1.支持通过右侧功能属性面板对图表XY轴名称进行选择。
2.支持直接从右侧功能属性面板处选择图表替换上传（通过此处替换的图表的位置、大小和原图表的一致）。

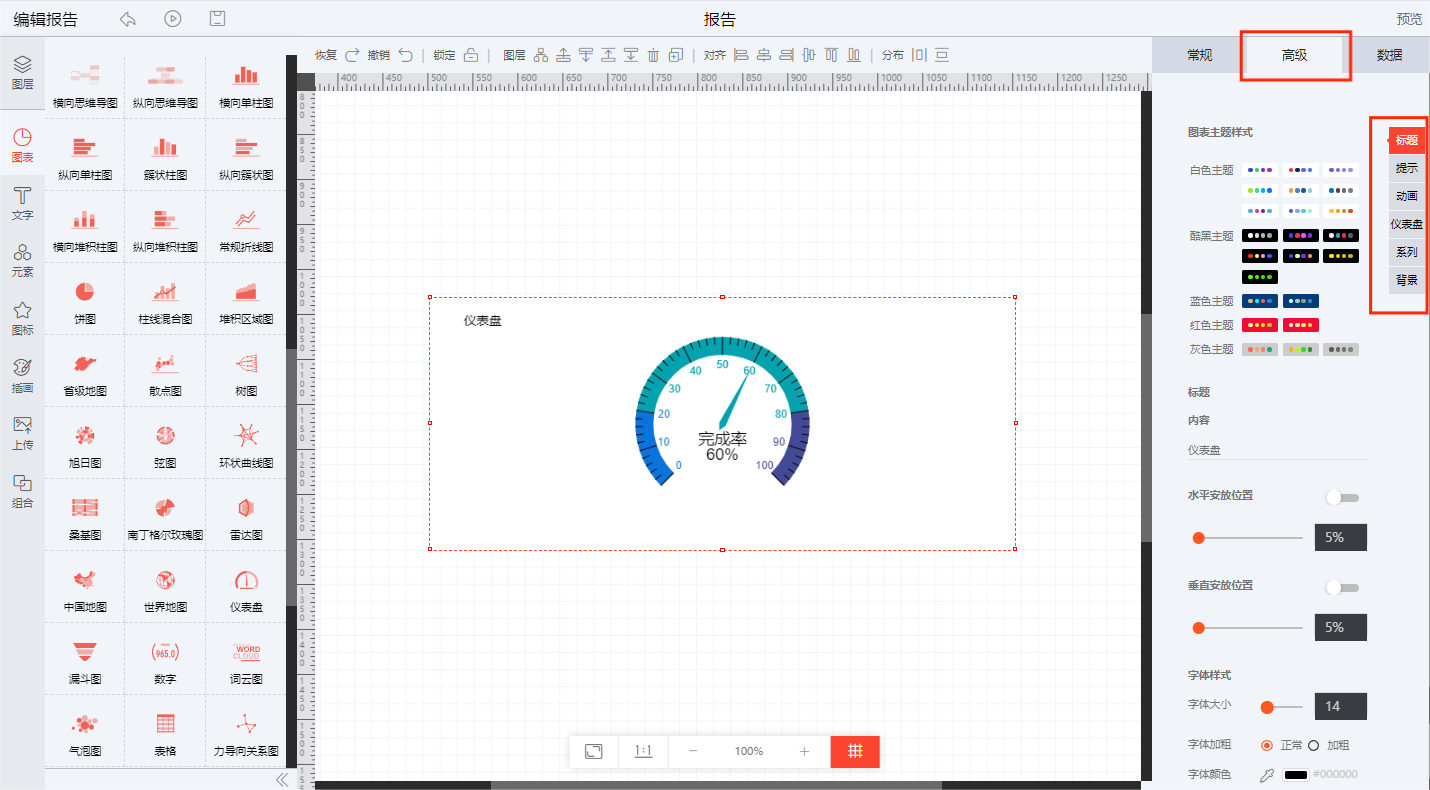

2、高级属性

支持对仪表盘图表主题样式、标题、提示、动画、仪表盘、系列、背景进行修改。

配置项	说明
图表主题样式	图表主题色修改
标题	标题文字、水平安放位置、垂直安放位置、字体样式
提示	是否添加提示框、内边距、行间距、横向偏移值、纵向偏移值、提示框标题颜色、背景、阴影、提示框标题文字大小、提示框内容文字大小
动画	是否使用动画、系列间延时时间、动画持续时间、动画类型
仪表盘	横坐标、纵坐标、仪表盘半径、数据的最小值、数据的最大值、起始角度、结束角度、刻度分割段数、刻度区域、区域的宽度、刻度线样式、刻度线长度、刻度线颜色、刻度值样式、刻度值距离、仪表盘标题、中心偏移、详情数据、数值单位模板、仪表盘指针、指针颜色、指针宽度

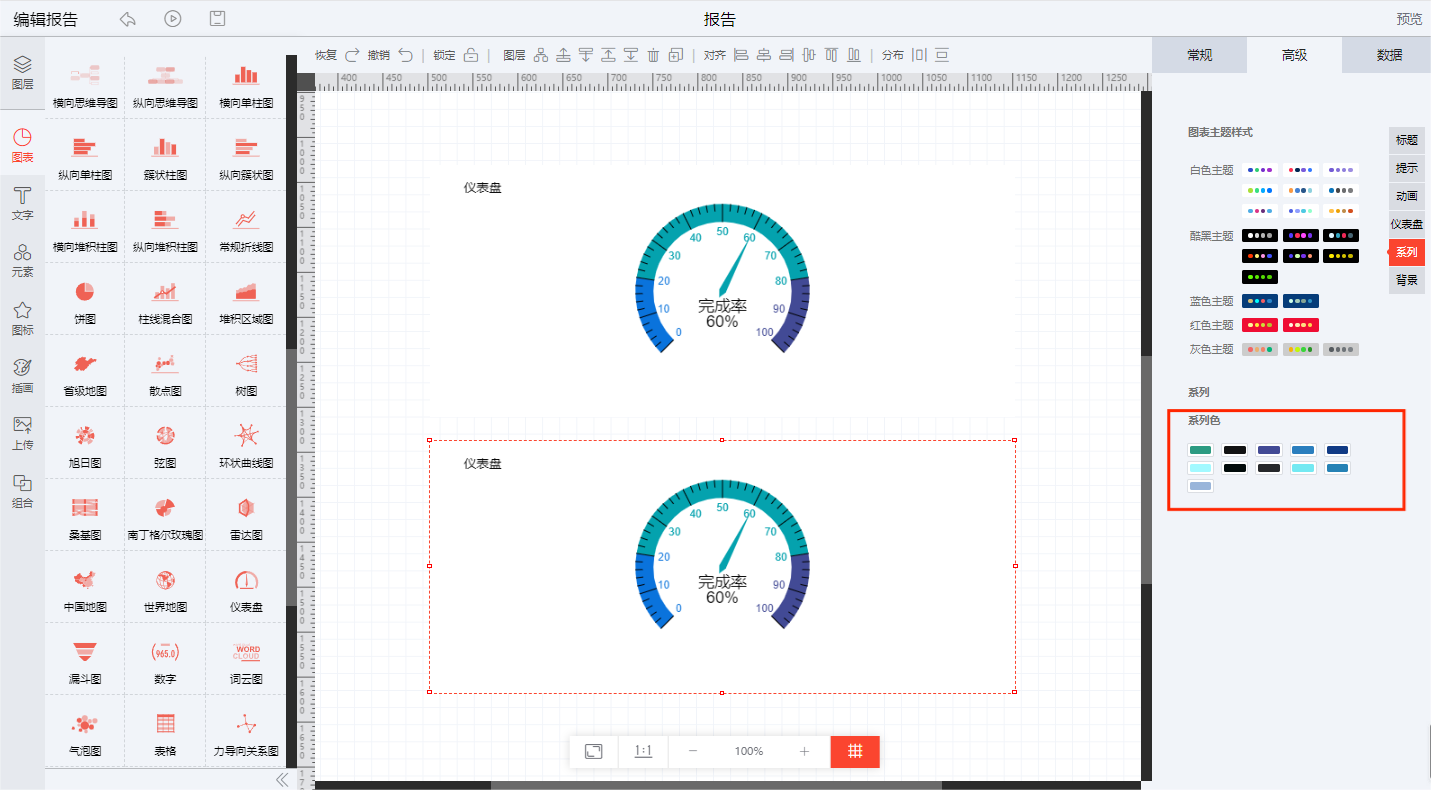

系列	系列色

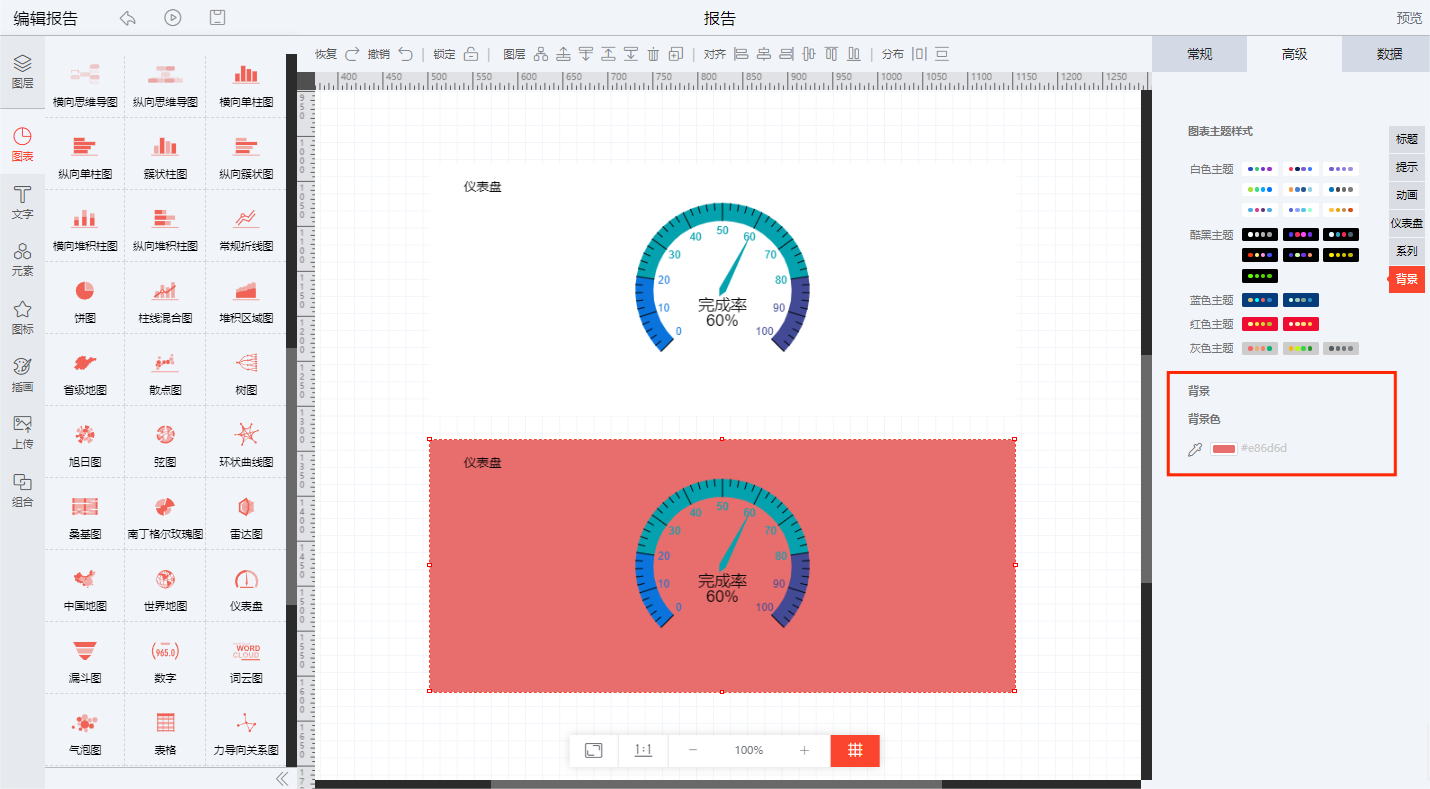

背景	背景色

1.图表主题样式

1.提供20＋种专业图表配色，支持直接点击使用。

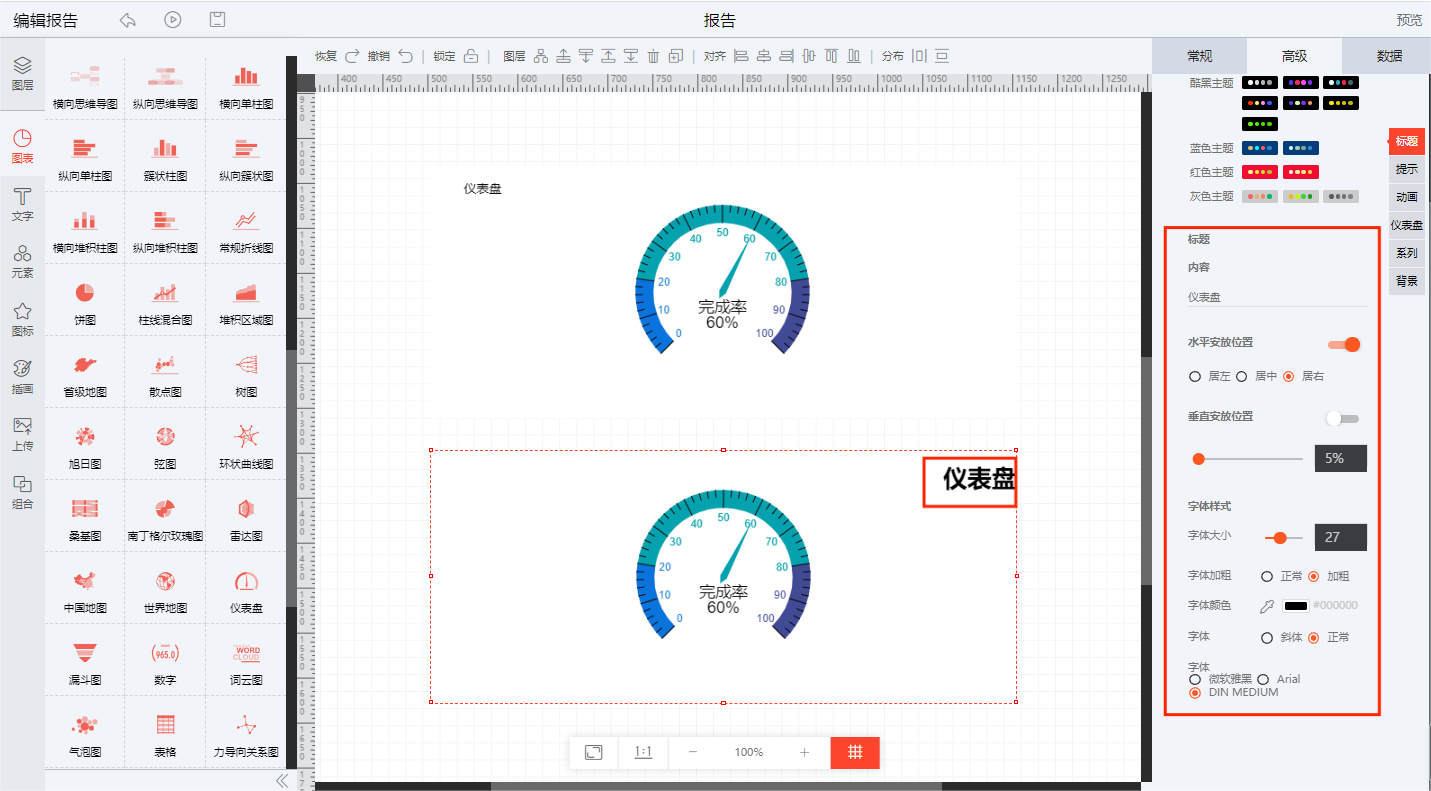

2.标题

1.图表标题修改；
2.标题安放位置：水平、垂直、或者直接拖动进度条一点一点调整；
3.标题字体样式：大小、是否加粗、颜色（色板直接选择、输入色号或者使用取色器取色）、选择字体。

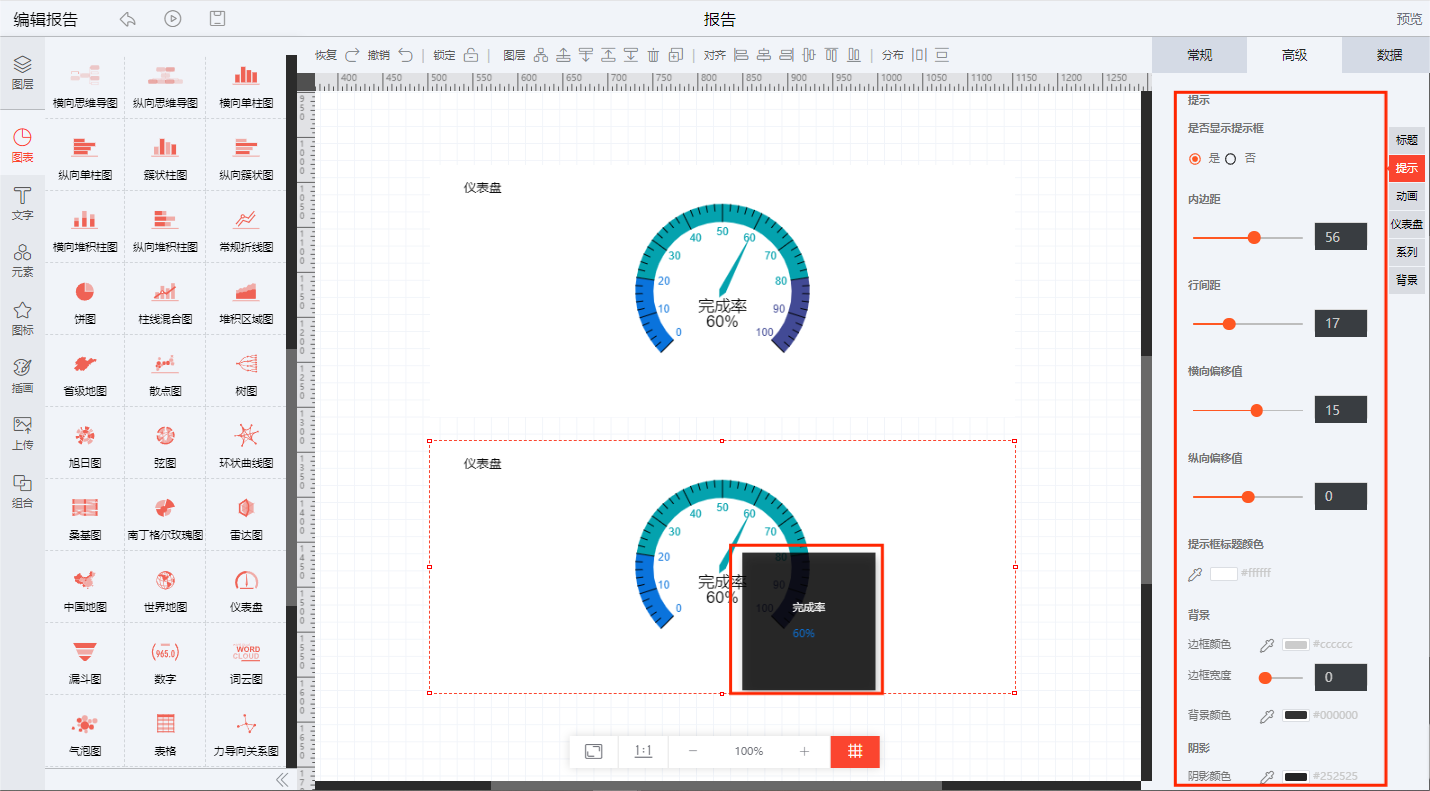

3.提示

1.提示：是否显示提示框；
2.提示框内边距、行间距；
3.提示框横向偏移值、提示框纵向偏移值；
4.提示框标题颜色修改；
5.背景：边框颜色、边框宽度、背景颜色；
6.阴影：阴影颜色、阴影透明度；
7.提示框标题文字大小；
8.提示框内容文字大小。

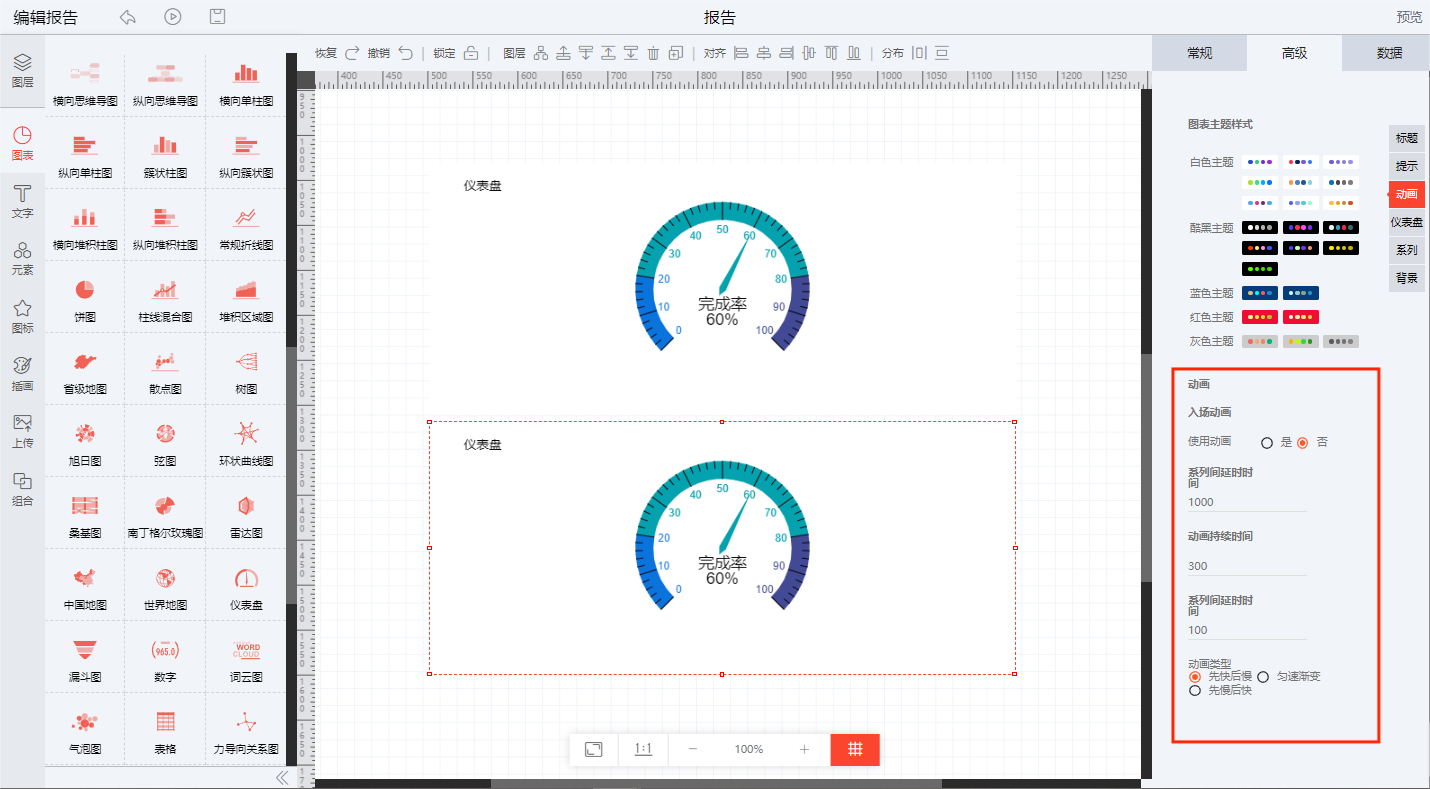

4.动画

1.是否使用入场动画；
2.设置系列间延时时间；
3.设置动画持续时间；
4.选择动画类型。

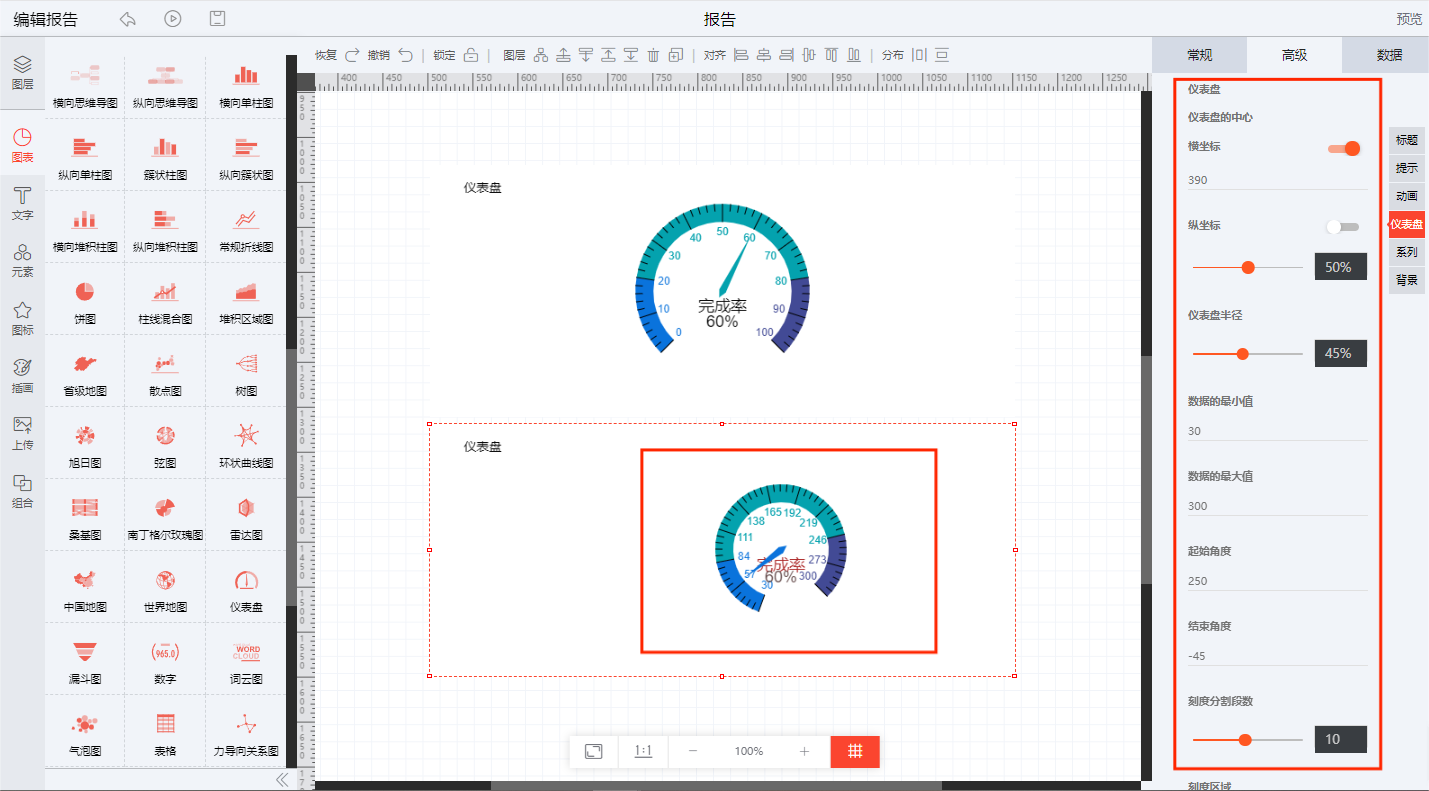

5.仪表盘（图表主视觉）

1.仪表盘：横坐标、纵坐标、仪表盘半径、数据的最小值、数据的最大值、起始角度、结束角度、刻度分割段数；
2.刻度区域：区域范围、刻度线样式、刻度线长度、刻度线颜色；
3.刻度值：刻度值样式、刻度值距离；
4.仪表盘：是否显示仪表盘标题、标题中心位置、标题字体样式、是否显示数据详情、数据中心位置、数据字体样式；
5.设置数值单位模板；
6.仪表盘指针颜色修改、宽度修改、长度修改。
