漏斗图

漏斗图适用于业务流程比较规范、周期长、环节多的单流程单向分析，通过漏斗各环节业务数据的比较能够直观地发现和说明问题所在的环节，进而做出决策。漏斗图用梯形面积表示某个环节业务量与上一个环节之间的差异。漏斗图从上到下，有逻辑上的顺序关系，表现了随着业务流程的推进业务目标完成的情况。

漏斗图总是开始于一个100%的数量，结束于一个较小的数量。在开始和结束之间由N个流程环节组成。每个环节用一个梯形来表示，梯形的上底宽度表示当前环节的输入情况，梯形的下底宽度表示当前环节的输出情况，上底与下底之间的差值形象的表现了在当前环节业务量的减小量，当前梯形边的斜率表现了当前环节的减小率。通过给不同的环节标以不同的颜色，可以帮助用户更好的区分各个环节之间的差异。漏斗图的所有环节的流量都应该使用同一个度量。

从左侧素材区“图表”处选中漏斗图将其拖入编辑器，右侧属性栏支持对图表进行常规、高级、数据操作。

配置项	说明
常规	XY轴名称
高级	图表主题样式、标题、图例、提示、漏斗、系列色、背景

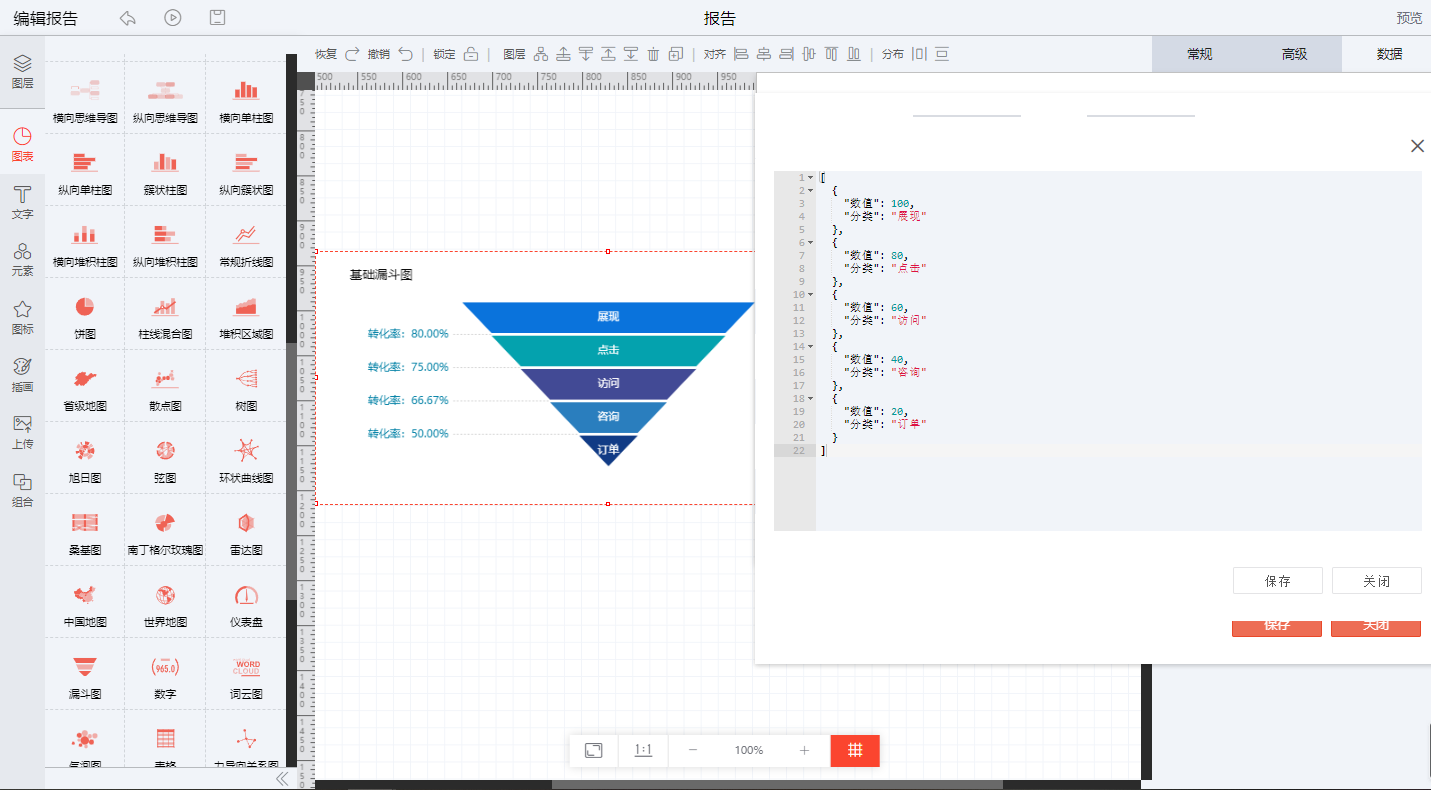

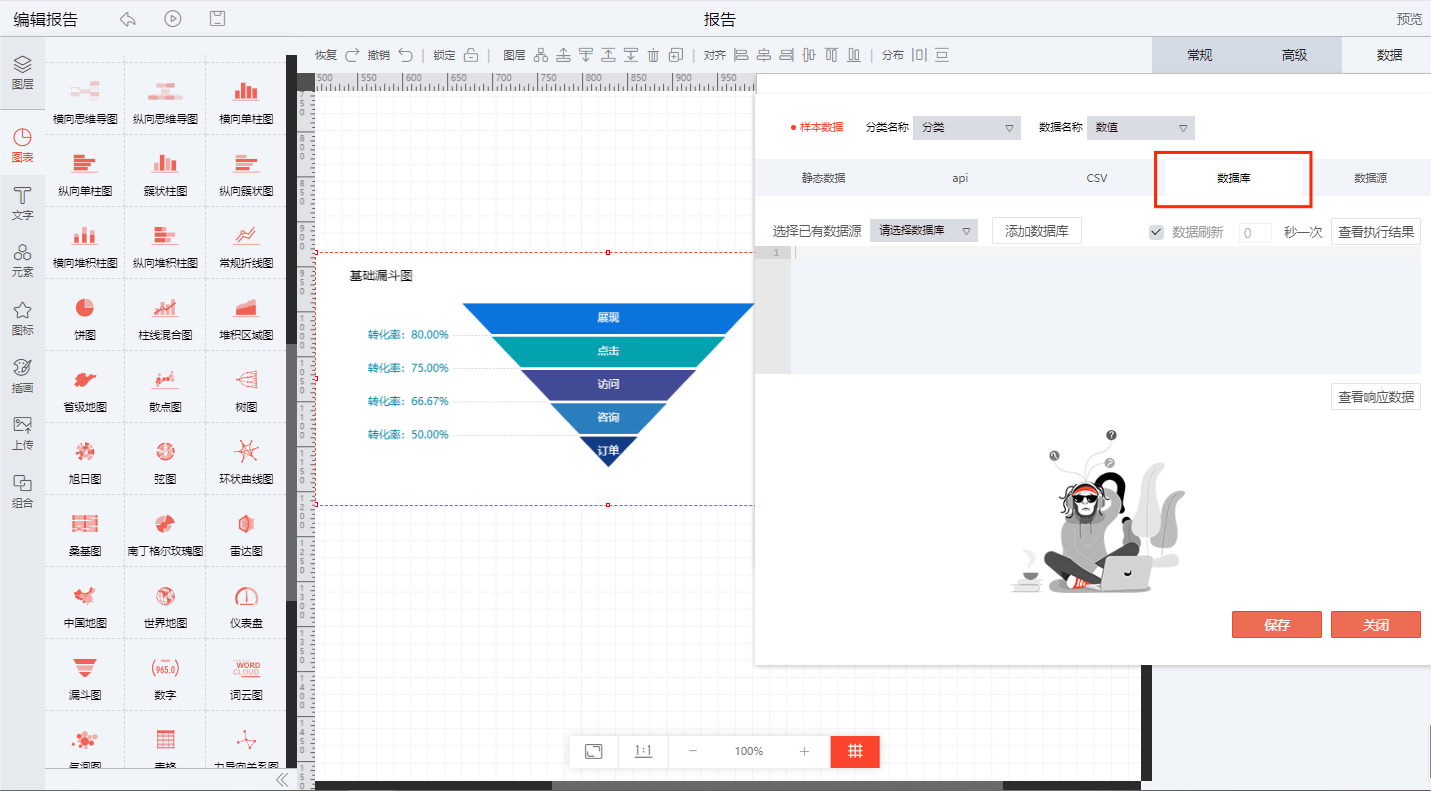

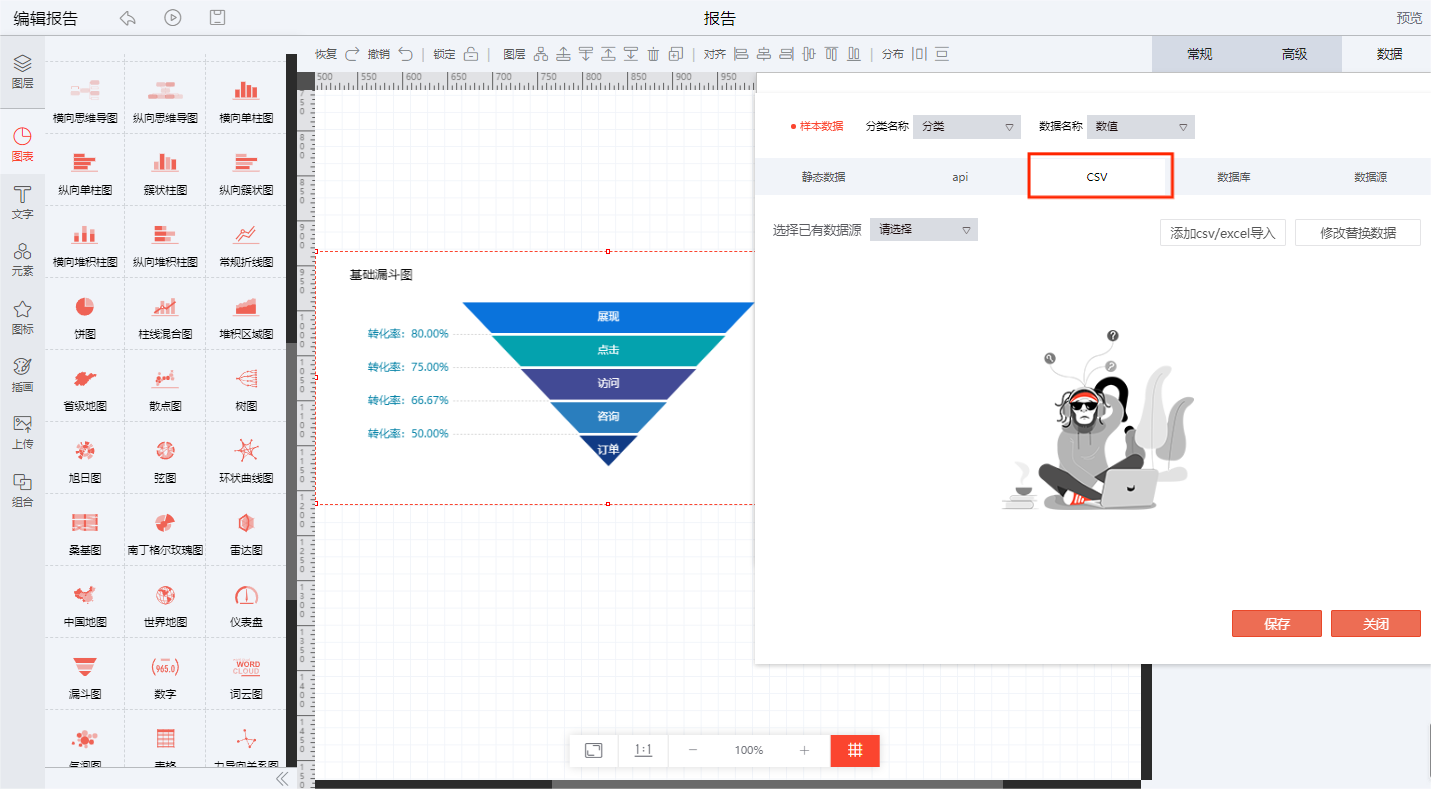

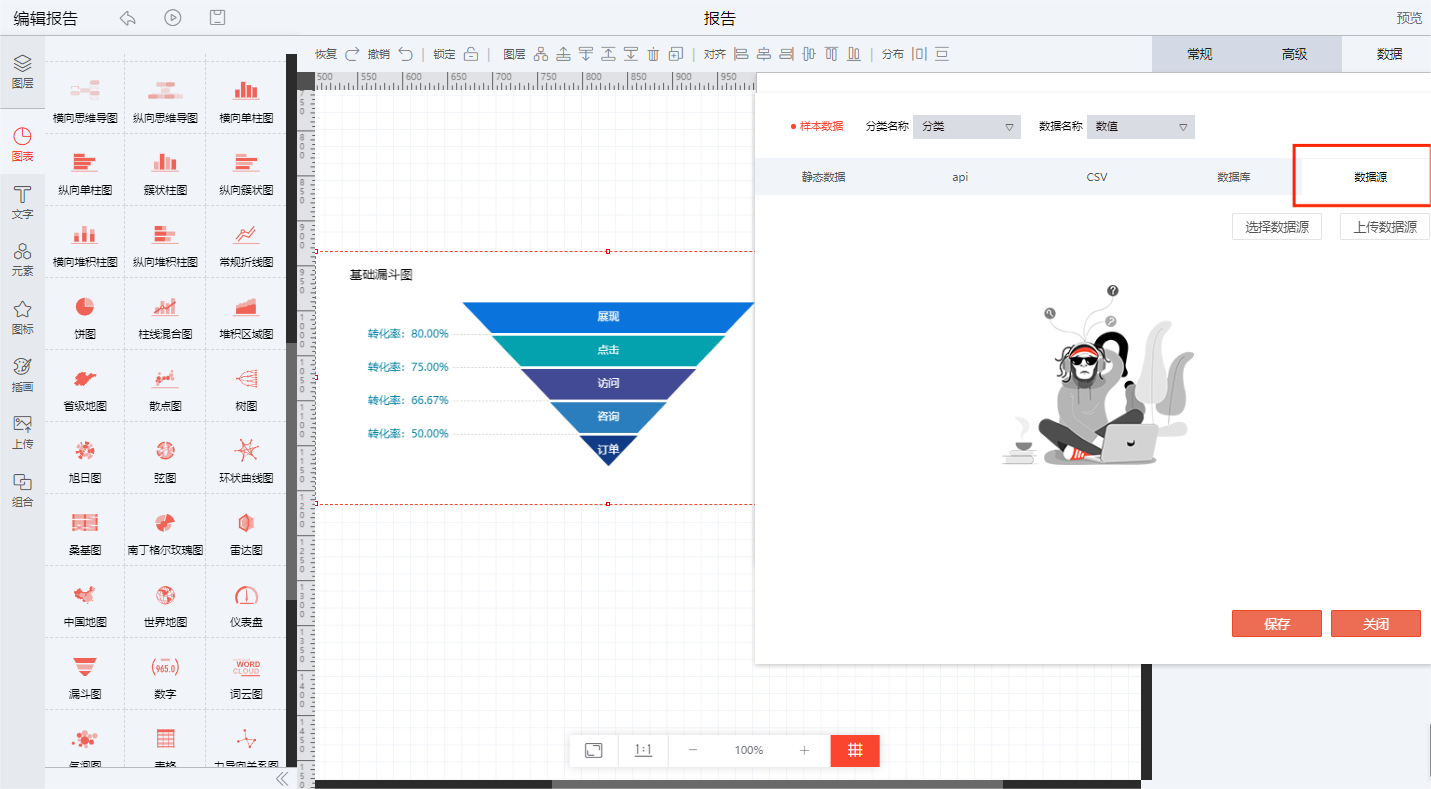

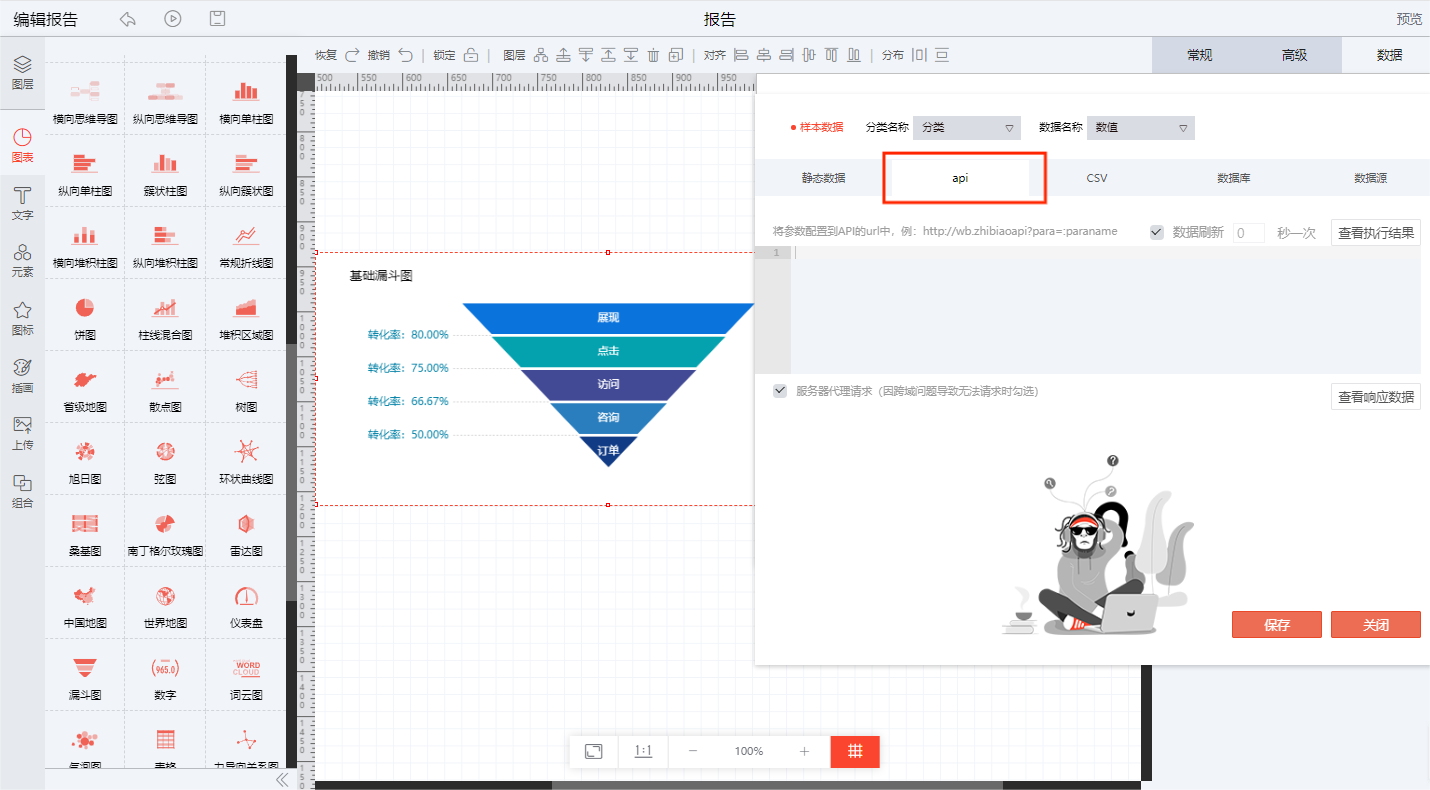

数据	静态数据、API、CSV、数据库、数据源

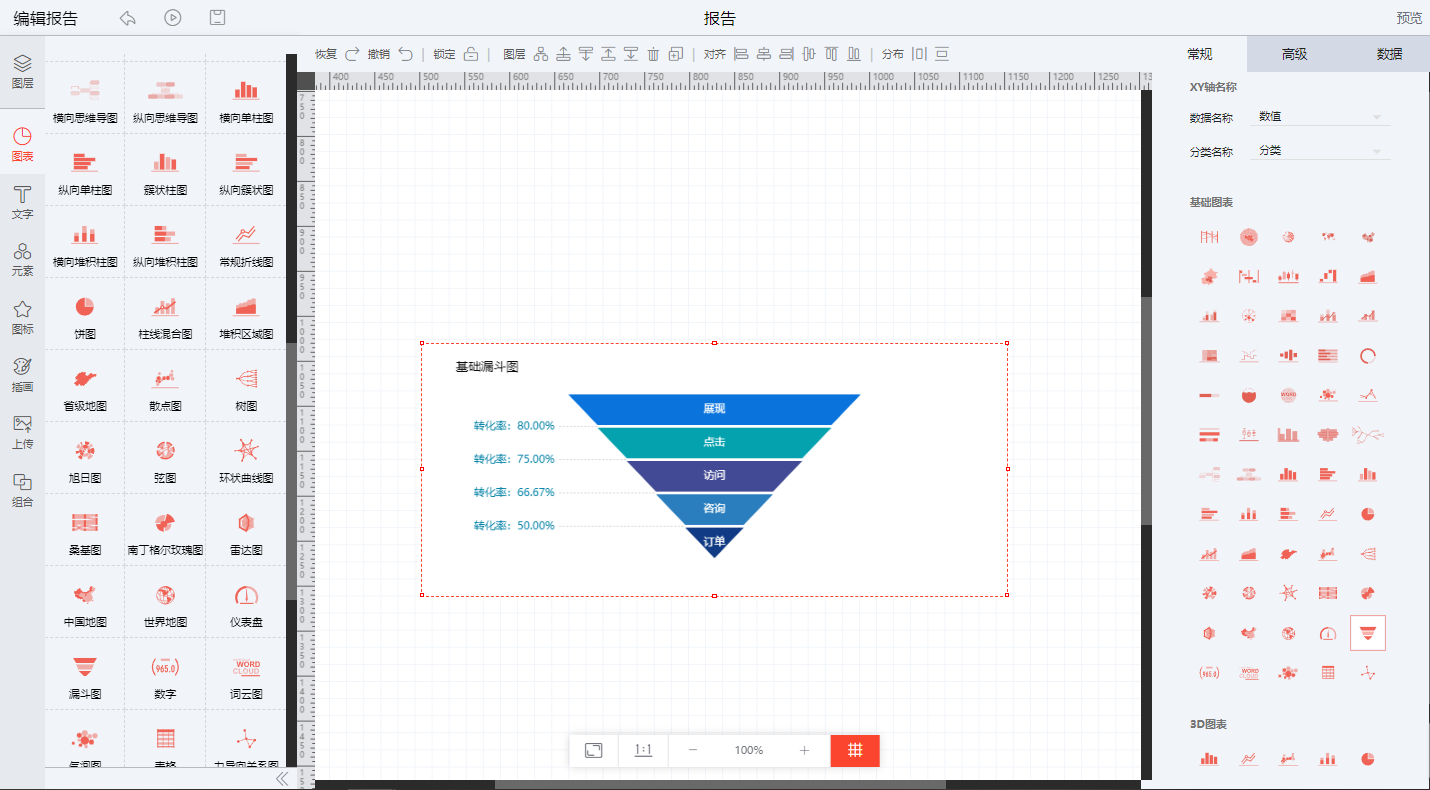

1、常规属性

1.支持通过右侧功能属性面板对图表XY轴名称进行选择。
2.支持直接从右侧功能属性面板处选择图表替换上传（通过此处替换的图表的位置、大小和原图表的一致）。

2、高级属性

支持对漏斗图图表主题样式、标题、图例、提示、漏斗、系列色、背景进行修改。

配置项	说明
图表主题样式	图表主题色修改
标题	标题文字、水平安放位置、垂直安放位置、字体样式
图例	是否显示图例、排列方式、水平安放位置、垂直安放位置、图例图形宽度、图例图形高度、图形圆角半径、字体样式
提示	是否添加提示框、内边距、行间距、横向偏移值、纵向偏移值、提示框标题颜色、背景、阴影、提示框标题文字大小、提示框内容文字大小

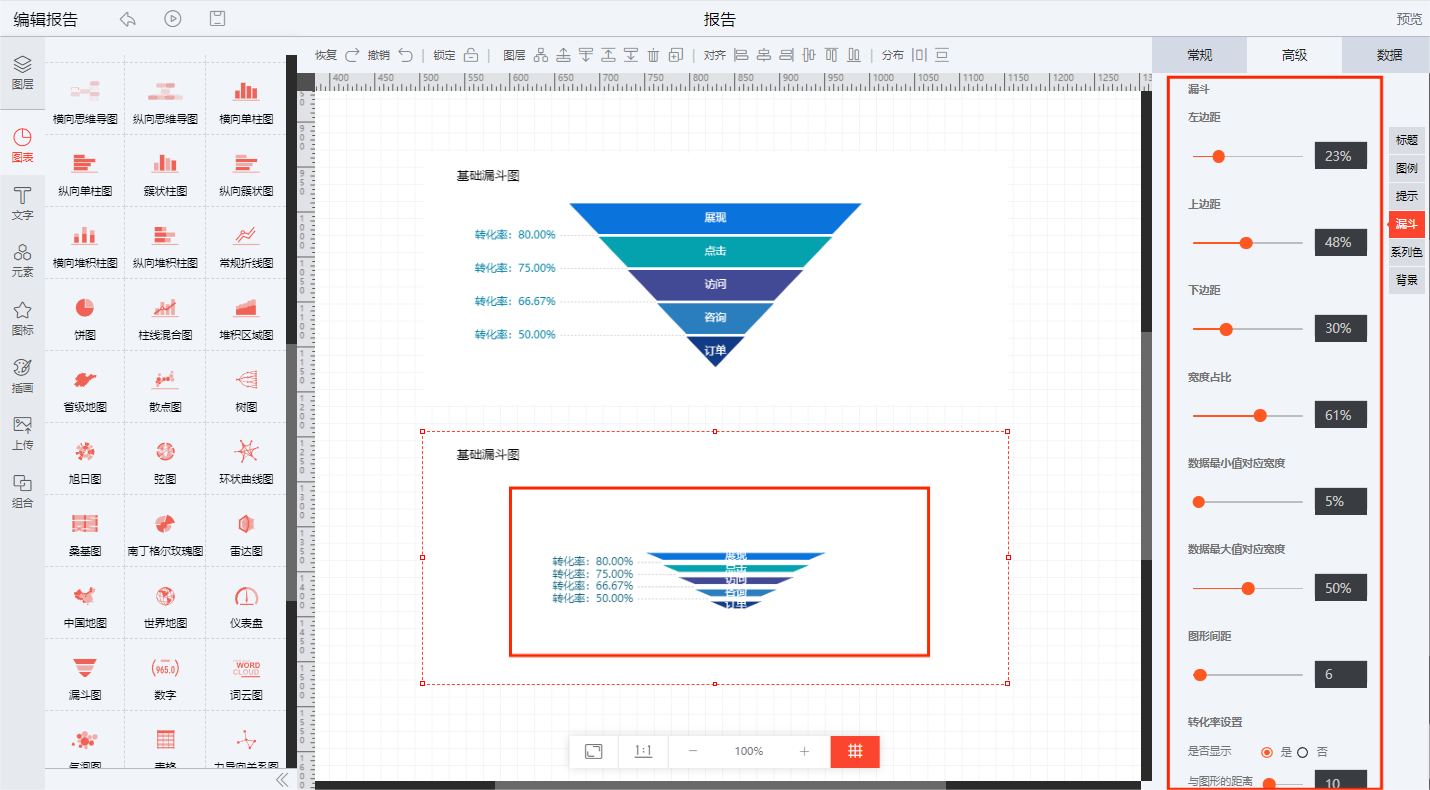

漏斗	左边距、上边距、下边距、宽度占比、数据最小值对应宽度、数据最大值对应宽度、图形间距、转化率设置、与图形的距离、线条颜色、字体大小、字体颜色、中心文字样式

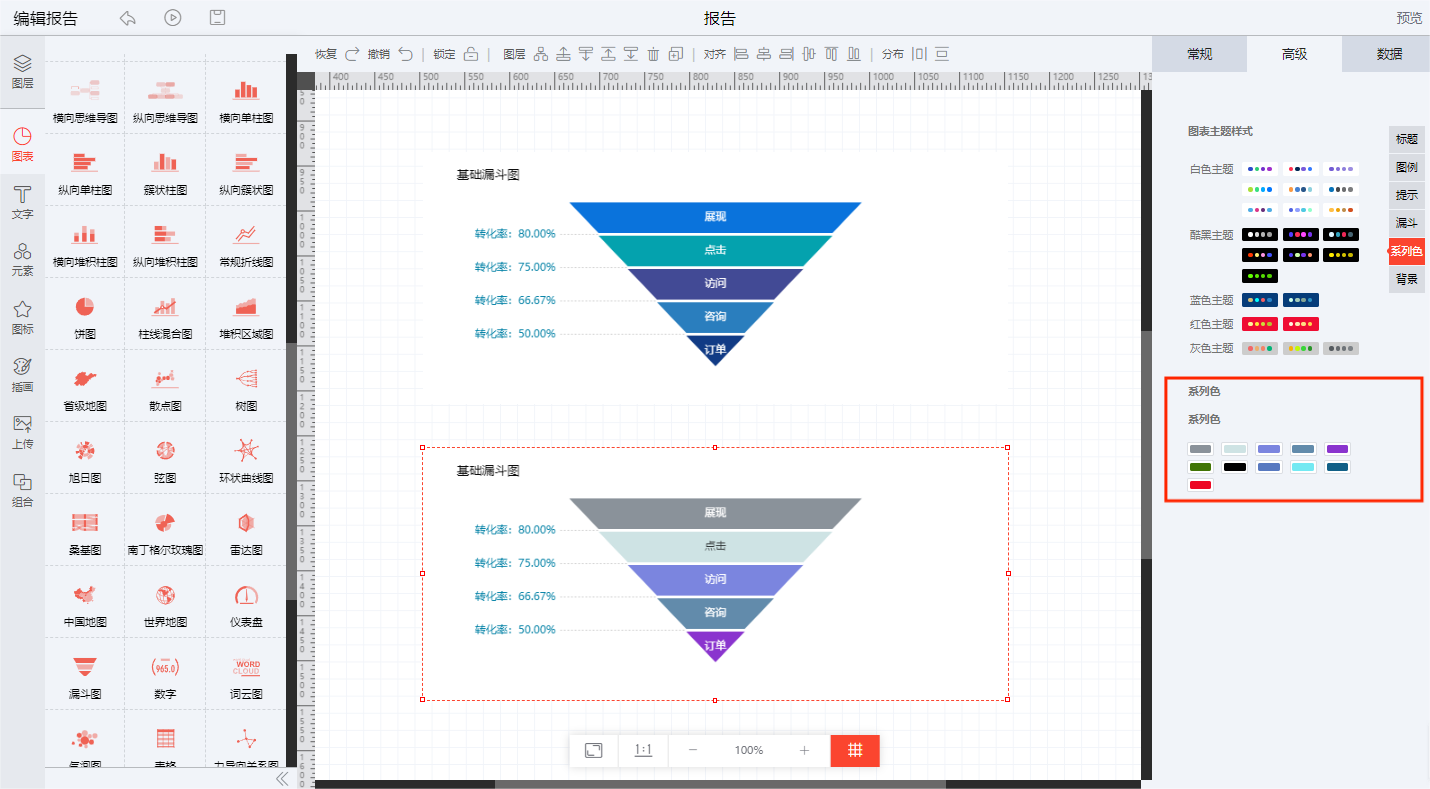

系列色	系列色

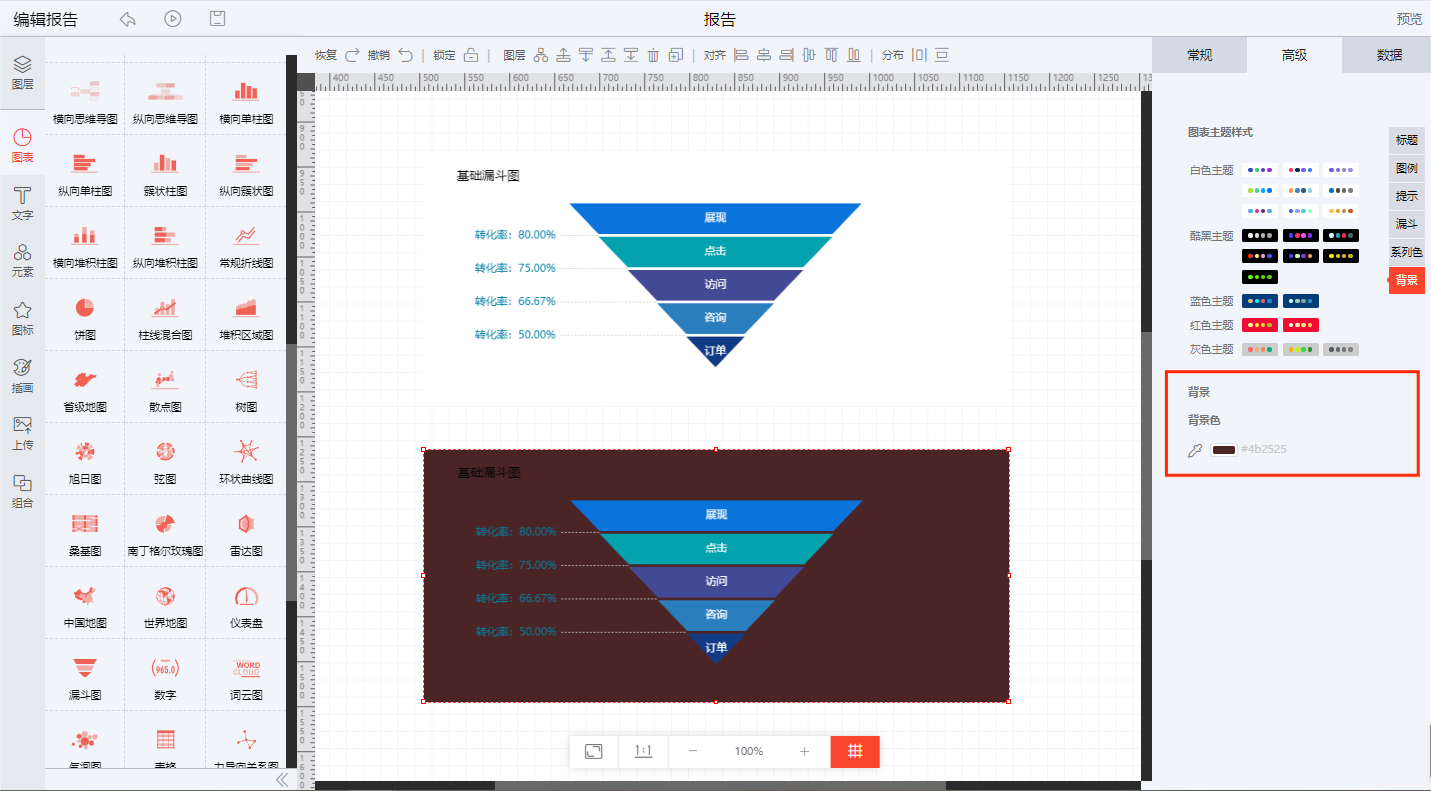

背景	背景色

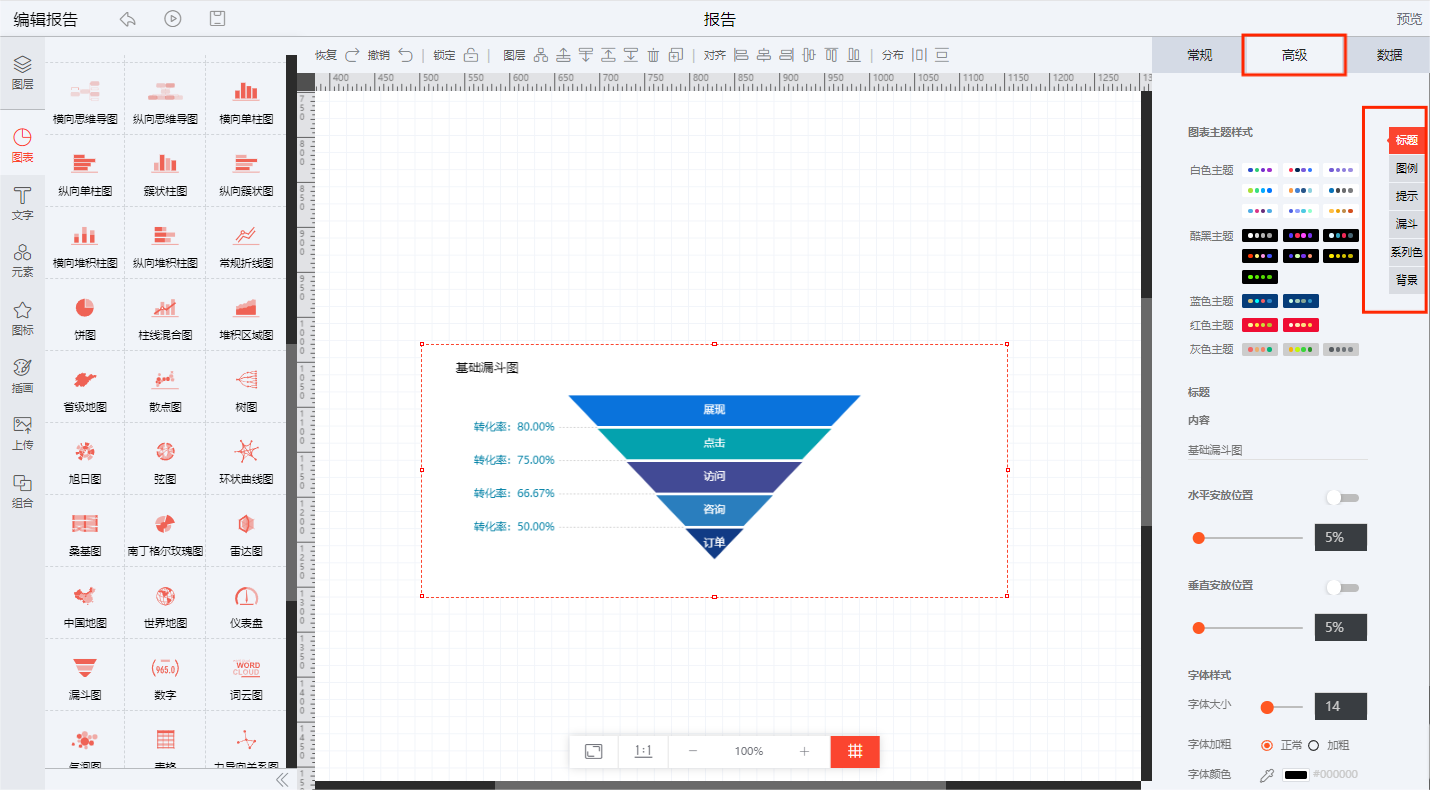

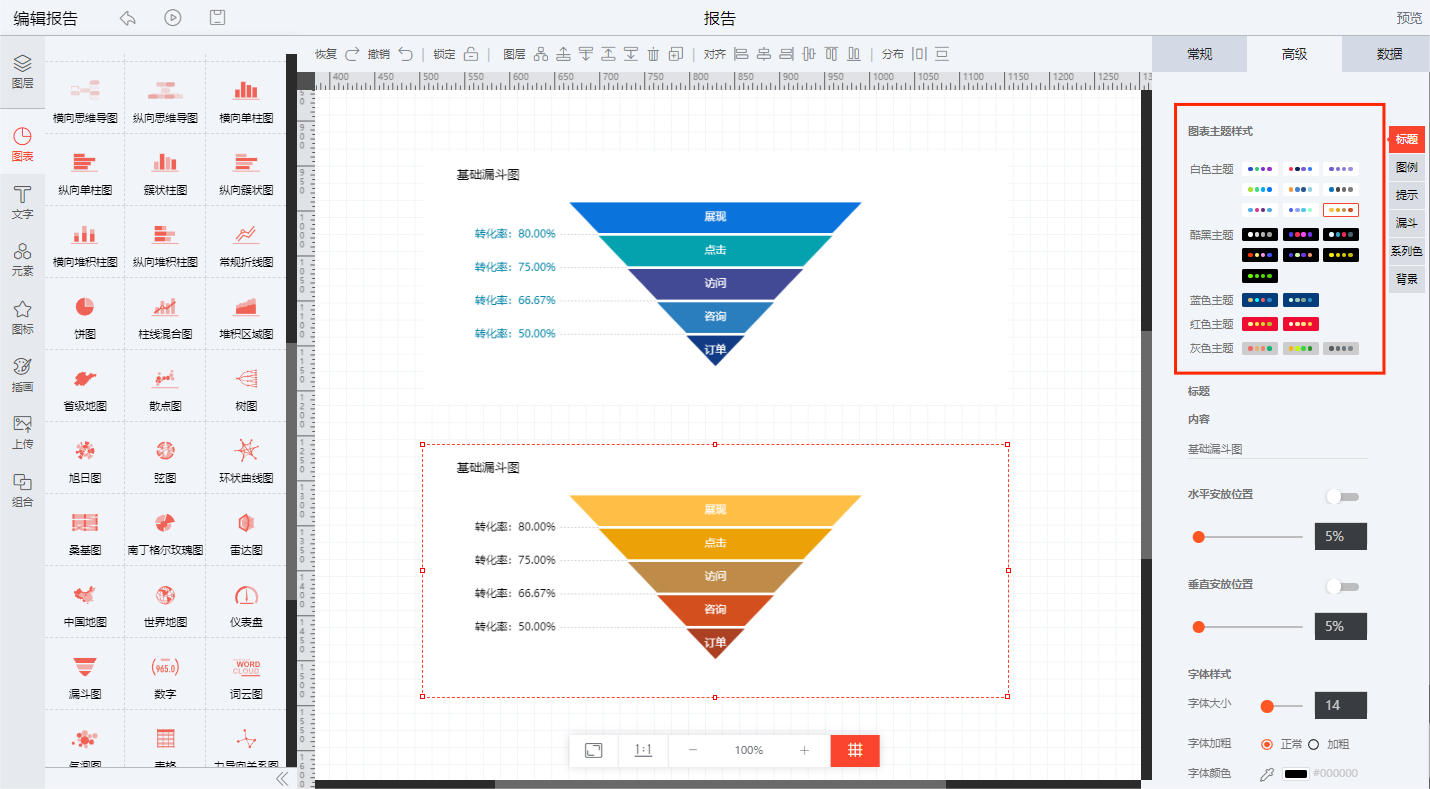

1.图表主题样式

1.提供20＋种专业图表配色，支持直接点击使用。

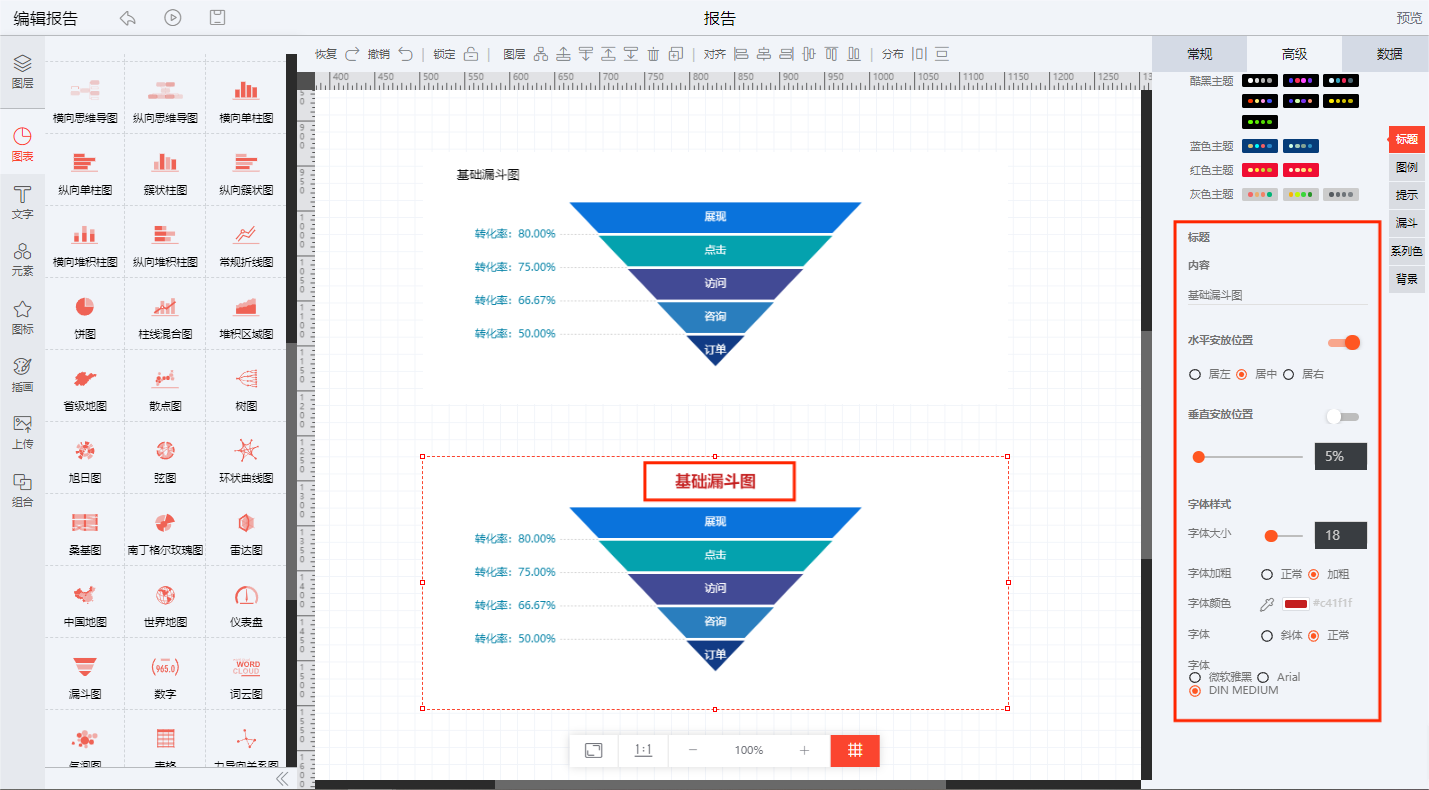

2.标题

1.图表标题修改；
2.标题安放位置：水平、垂直、或者直接拖动进度条一点一点调整；
3.标题字体样式：大小、是否加粗、颜色（色板直接选择、输入色号或者使用取色器取色）、选择字体。

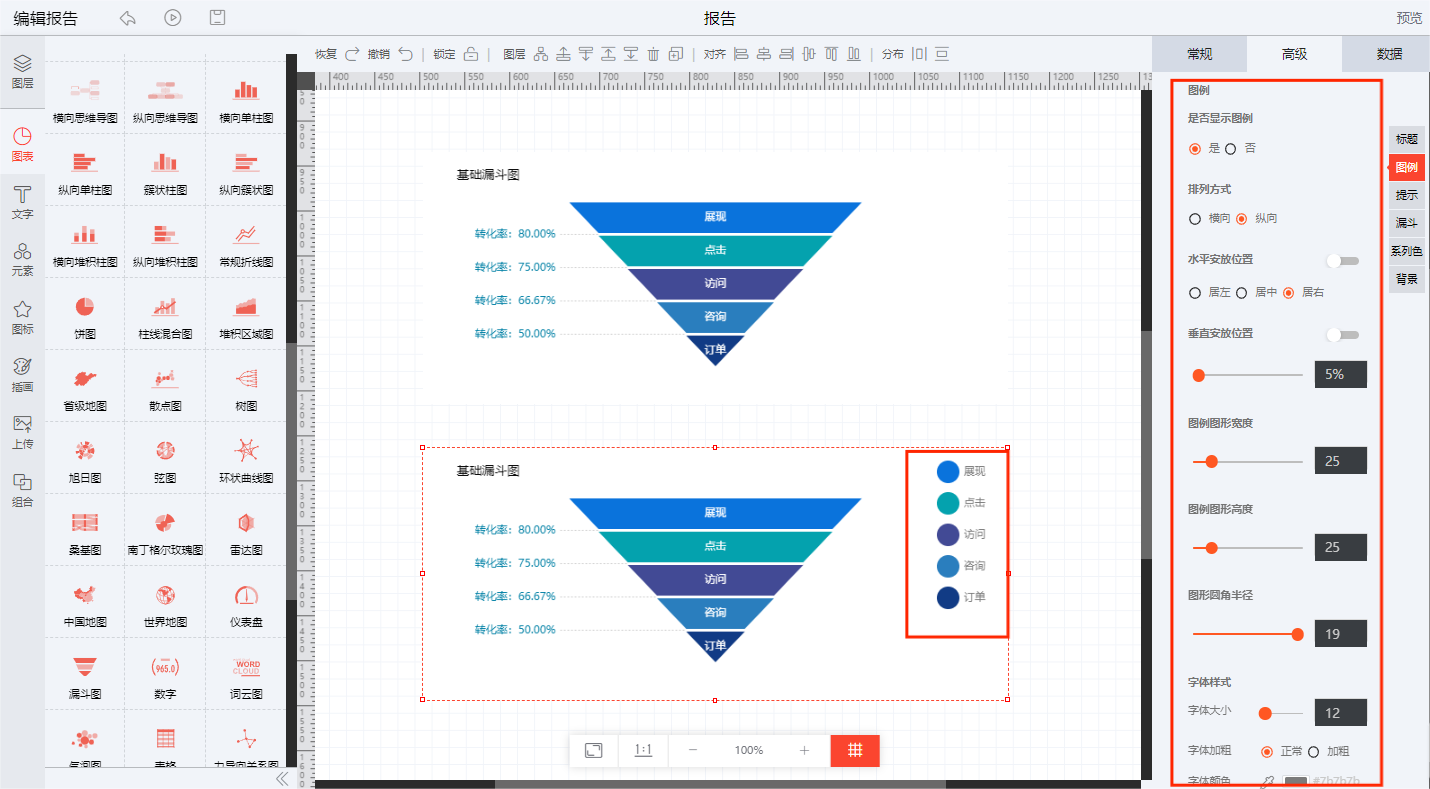

3.图例

1.图例：是否显示图例；
2.排列方式：横向、纵向；
3.安放位置：水平（居左、居中、居右）、垂直（居上、居中、居下），支持拖动进度条调整位置；
4.图例图形宽度、图例图形高度，均通过拖动进度条调整；
5.图形圆角半径：通过拖动进度条调整；
6.字体样式：字体大小（通过进度条调整或者直接修改数据）、是否加粗、字体颜色（通过色板选择、输入颜色色号或者使用取色器取色）。
