饼图

饼图广泛得应用在各个领域,用于表示不同分类的占比情况,通过弧度大小来对比各种分类。饼图通过将一个圆饼按照分类的占比划分成多个区块,整个圆饼代表数据的总量,每个区块(圆弧)表示该分类占总体的比例大小,所有区块(圆弧)的加和等于 100%。

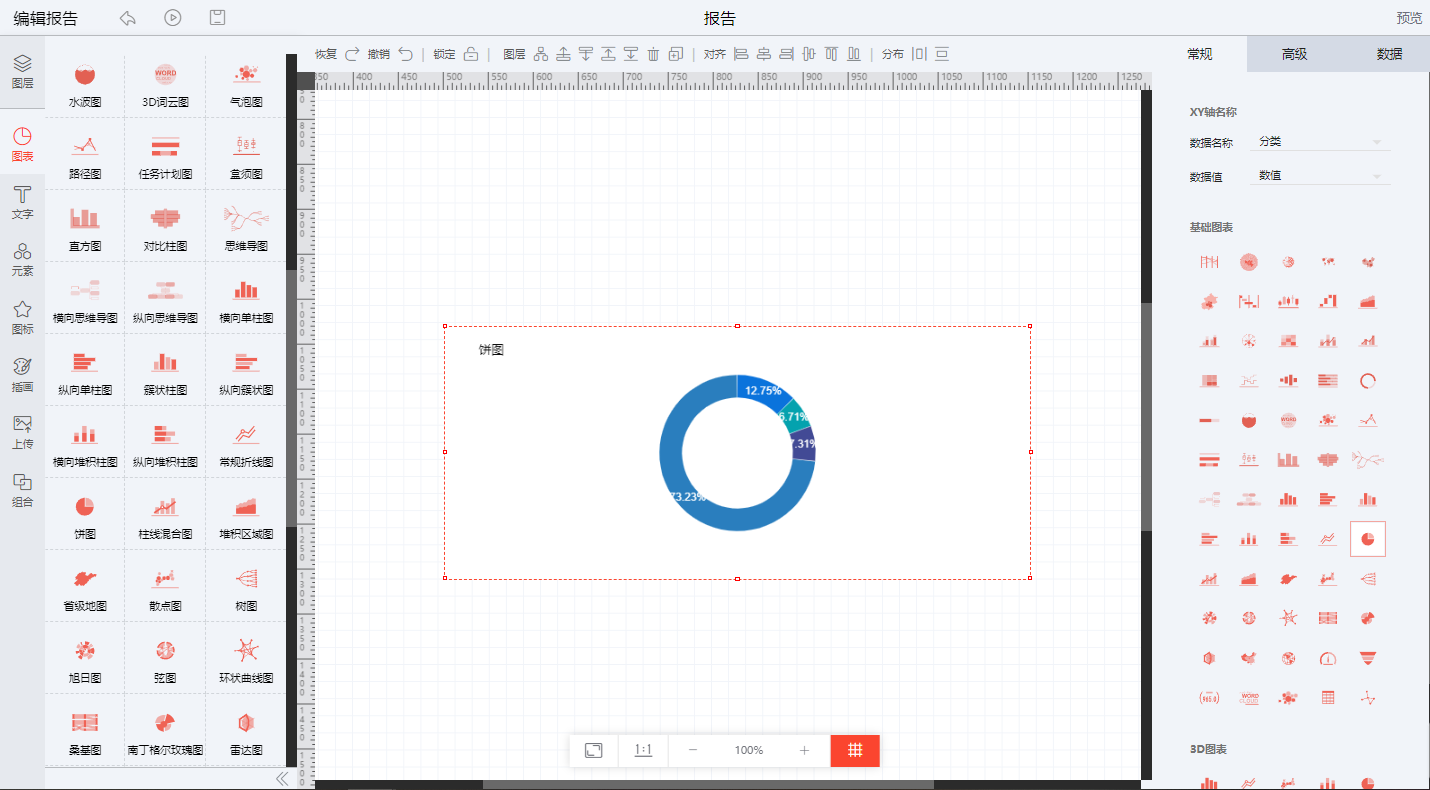

从左侧素材区“图表”处选中饼图将其拖入编辑器,右侧属性栏支持对图表进行常规、高级、数据操作。

配置项 说明
常规 XY轴名称
高级 图表主题样式、标题、图例、提示、动画、饼图、系列、背景
数据 静态数据、API、CSV、数据库、数据源

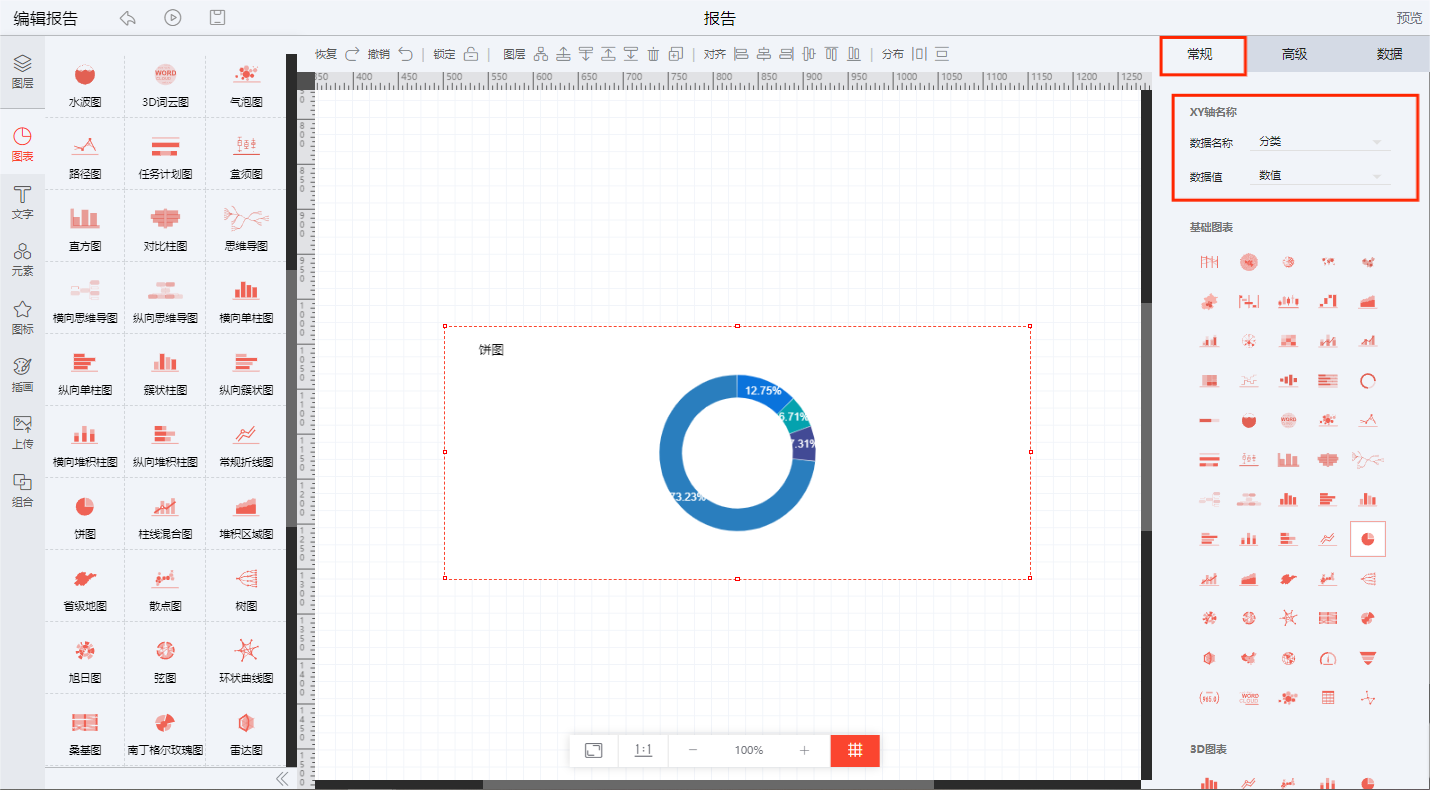

1、常规属性

1.支持通过右侧功能属性面板对图表XY轴名称进行选择。
2.支持直接从右侧功能属性面板处选择图表替换上传(通过此处替换的图表的位置、大小和原图表的一致)。

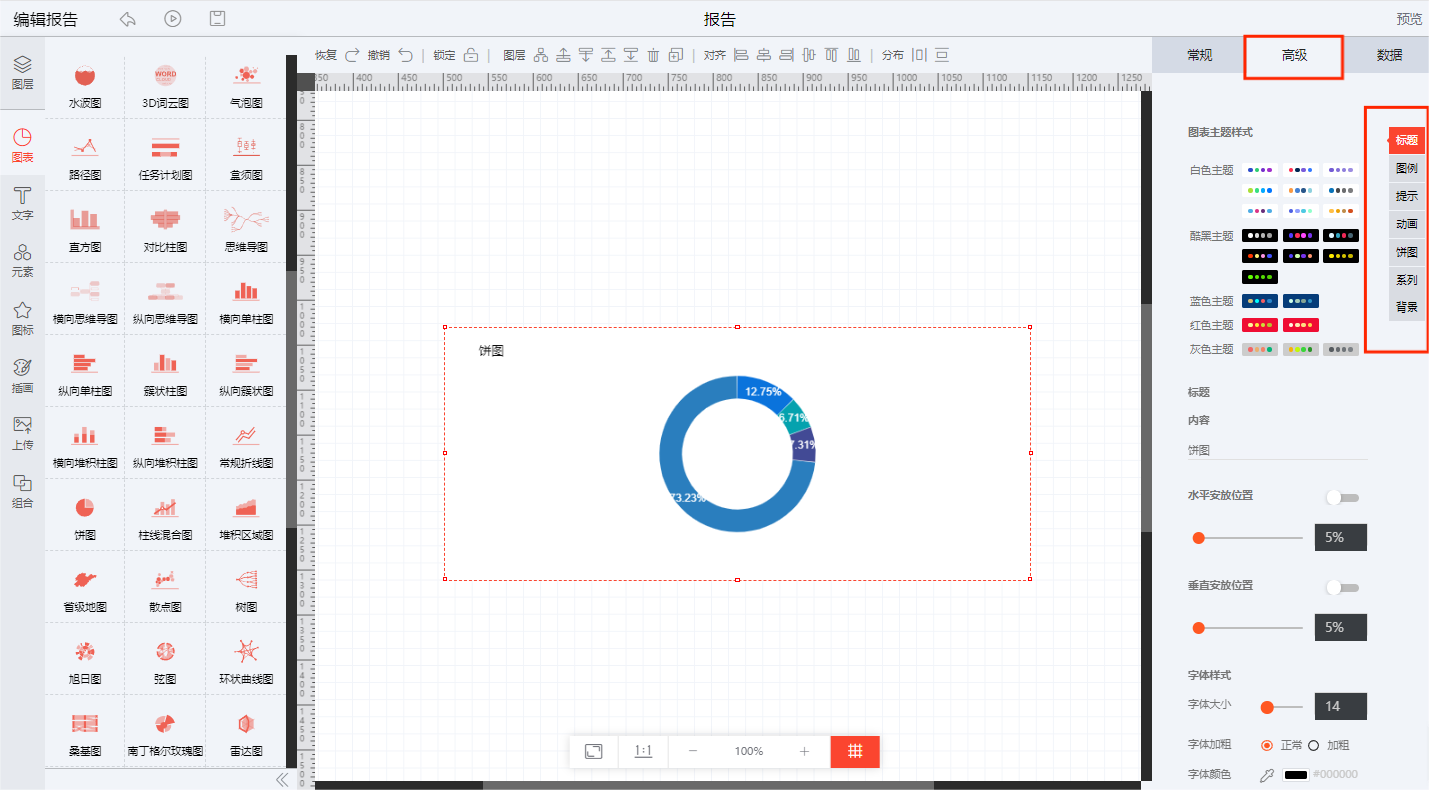

2、高级属性

支持对饼图图表主题样式、标题、图例、提示、动画、饼图、系列、背景进行修改。

配置项 说明
图表主题样式 图表主题色修改
标题 标题文字、水平安放位置、垂直安放位置、字体样式
图例 是否显示图例、排列方式、水平安放位置、垂直安放位置、图例图形宽度、图例图形高度、图形圆角半径、字体样式
提示 是否显示提示框、内边距、行间距、横向偏移值、纵向偏移值、提示框颜色、背景、阴影、提示框标题文字大小、提示框内容文字大小
动画 入场动画设置、动画类型
饼图 饼图中心位置、半径、内半径比例、饼图起始角度、饼图样式、标签、数值单位模板、文字图形连线、中心文字样式
系列 系列色
背景 背景色

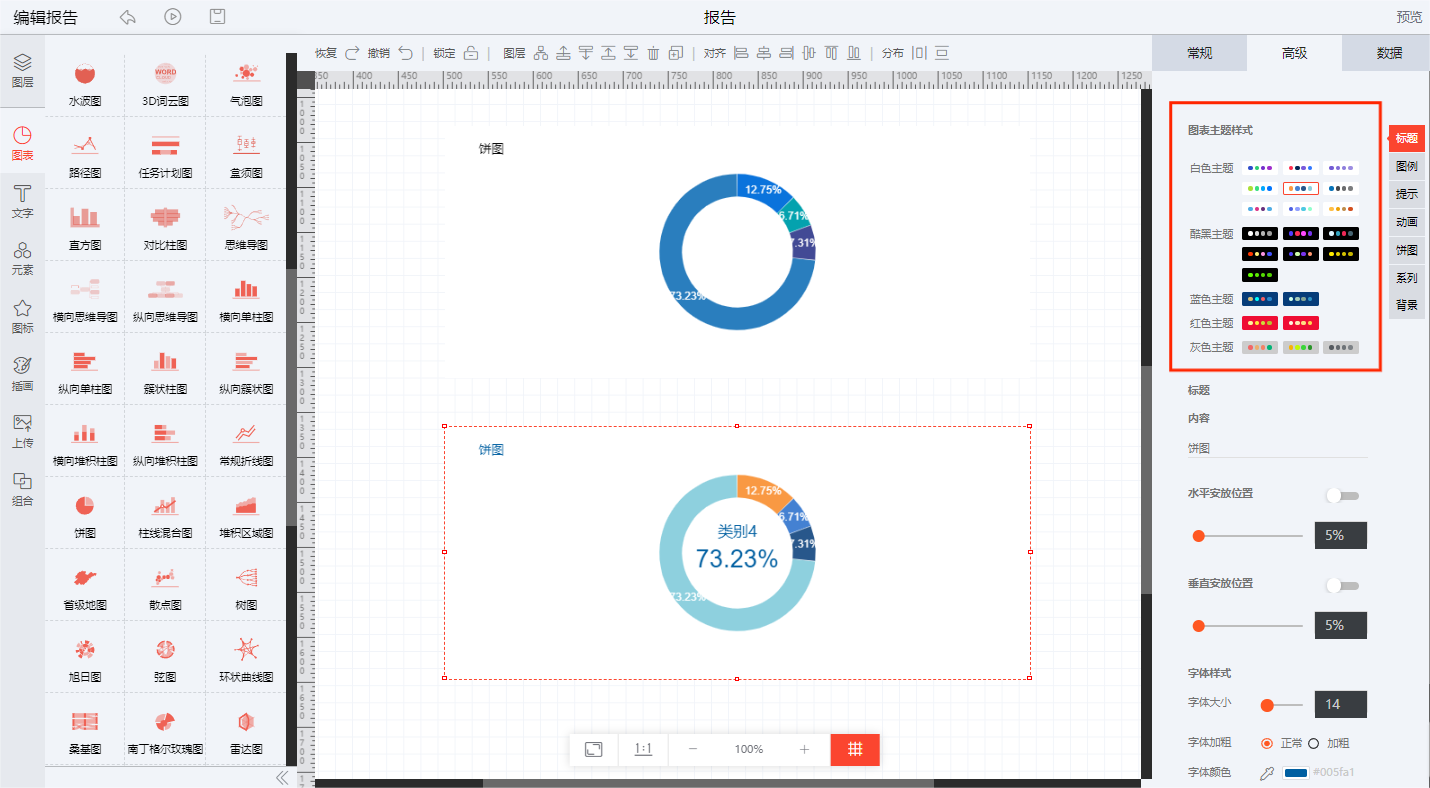

1.图表主题样式

1.提供20+种专业图表配色,支持直接点击使用。

2.标题

1.图表标题修改;
2.标题安放位置:水平、垂直、或者直接拖动进度条一点一点调整;
3.标题字体样式:大小、是否加粗、颜色(色板直接选择、输入色号或者使用取色器取色)、选择字体。

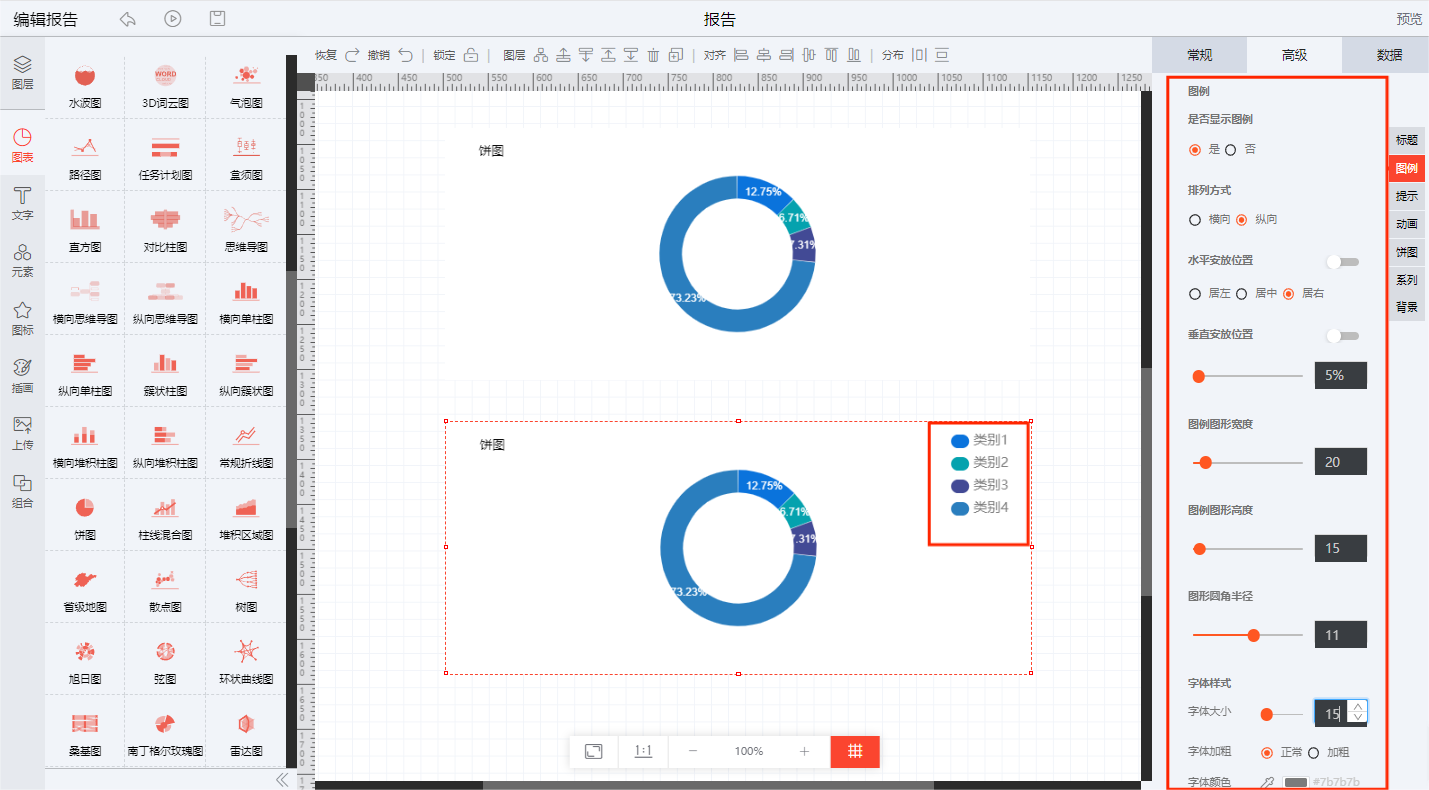

3.图例

1.图例:是否显示图例;
2.排列方式:横向、纵向;
3.安放位置:水平(居左、居中、居右)、垂直(居上、居中、居下),支持拖动进度条调整位置;
4.图例图形宽度、图例图形高度,均通过拖动进度条调整;
5.图形圆角半径:通过拖动进度条调整;
6.字体样式:字体大小(通过进度条调整或者直接修改数据)、是否加粗、字体颜色(通过色板选择、输入颜色色号或者使用取色器取色)。

4.提示

1.提示:是否显示提示框;
2.提示框内边距、行间距;
3.提示框横向偏移值、提示框纵向偏移值;
4.提示框标题颜色修改;
5.背景:边框颜色、边框宽度、背景颜色;
6.阴影:阴影颜色、阴影透明度;
7.提示框标题文字大小;
8.提示框内容文字大小。

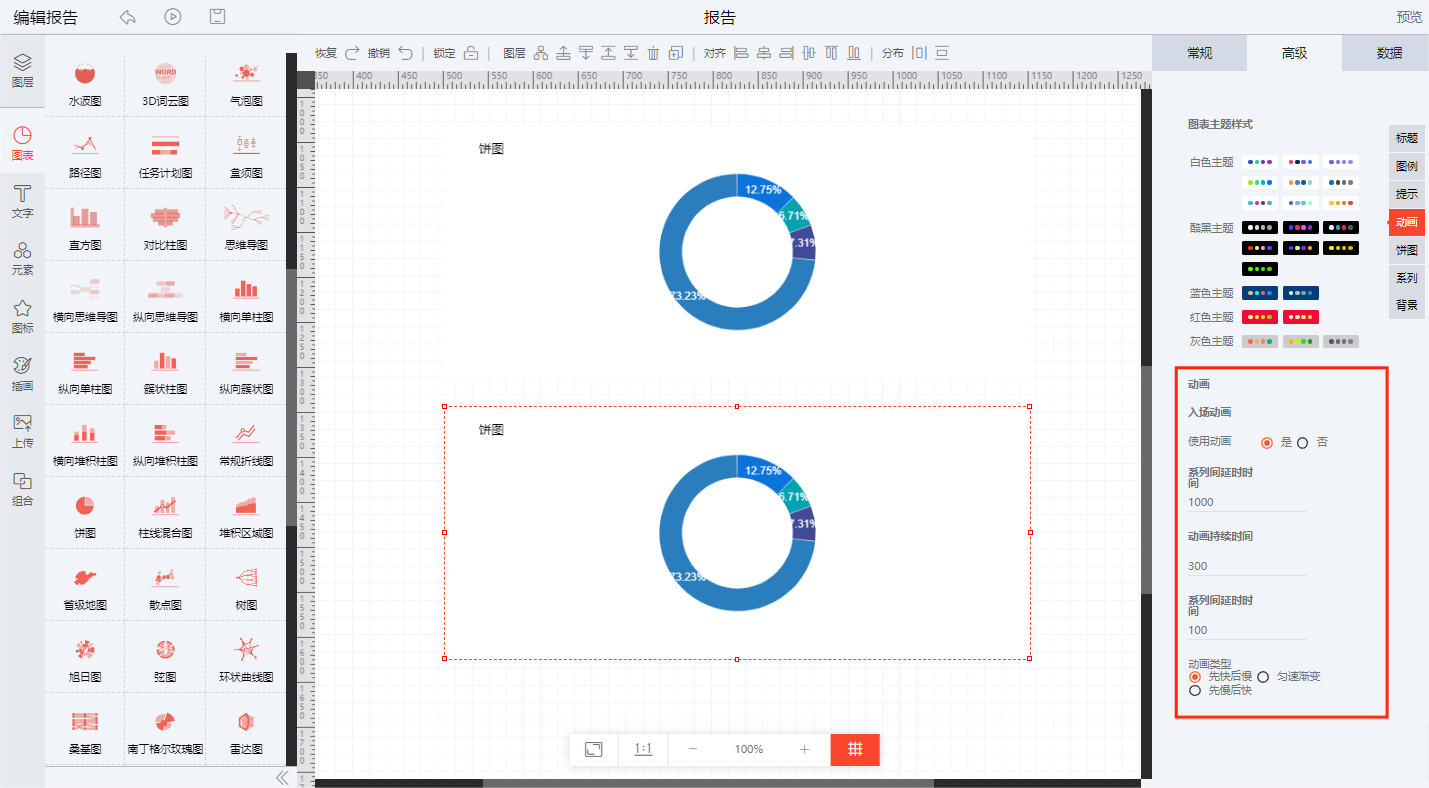

5.动画

1.入场动画(预览时可查看设置情况):是否使用动画;
2.设置系列间延时时间(表内各组间内、表内各组间)、设置动画持续时间;
3.动画类型:先快后慢、匀速渐变、先慢后快。

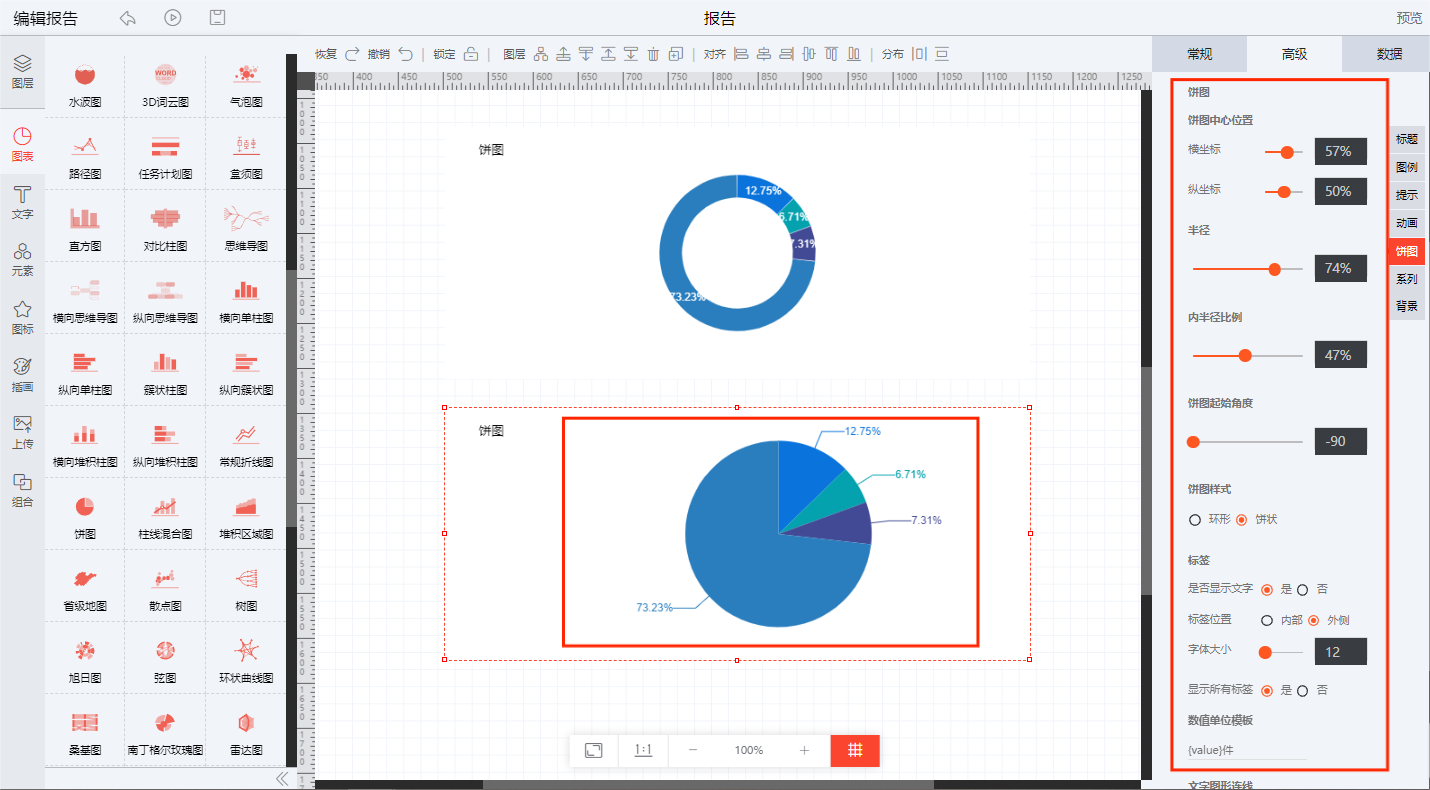

6.饼图(图表主视觉)

1.饼图:饼图中心位置、半径、内半径比例、饼图起始角度;
2.饼图样式:环形、饼状;
3.标签:是否显示标签、标签位置、字体大小、是否显示所有标签;
4.数值单位模板;
5.文字图形连线:第一段长度、第二段长度;
6.中心文字样式。

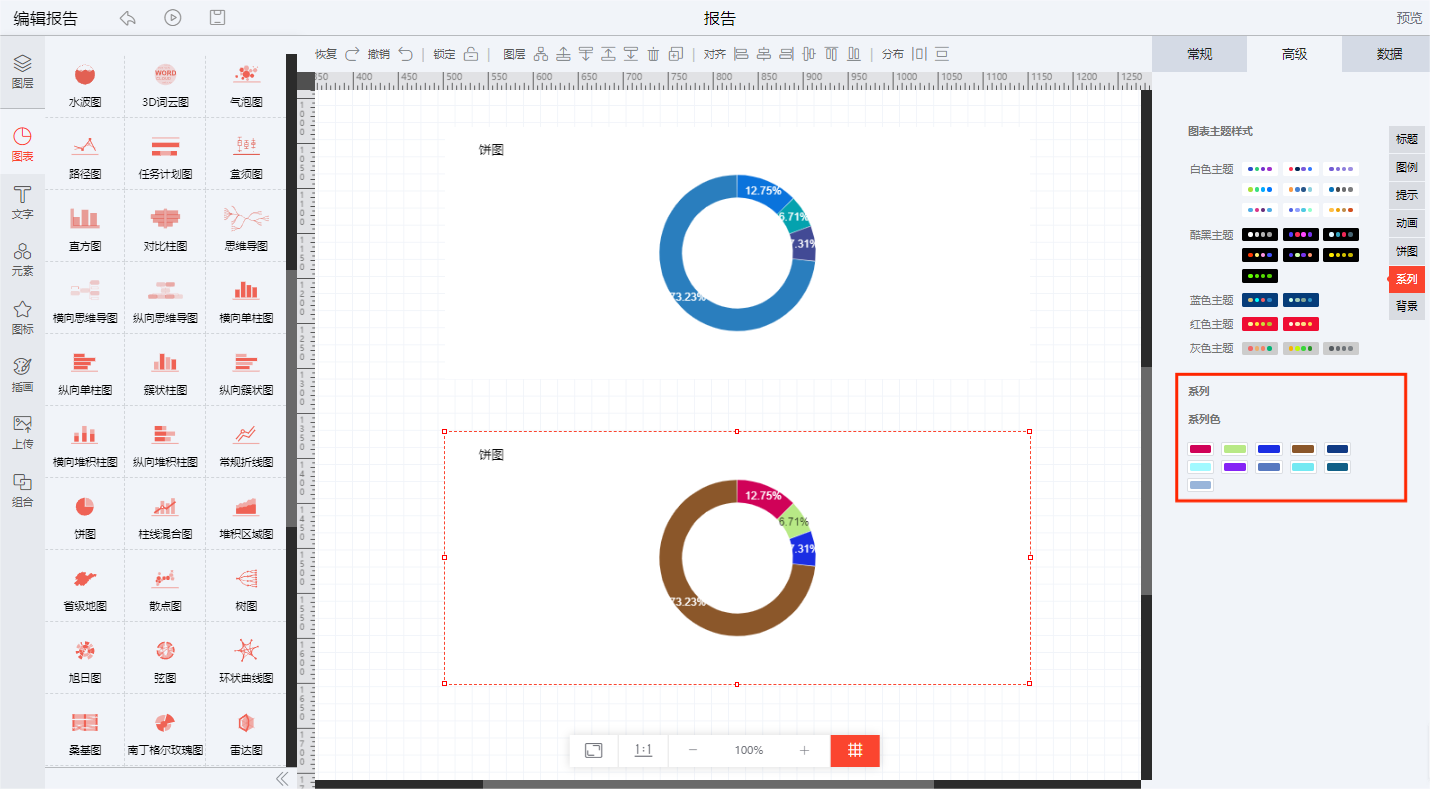

7.系列(图表主视觉)

图表系列色调整。

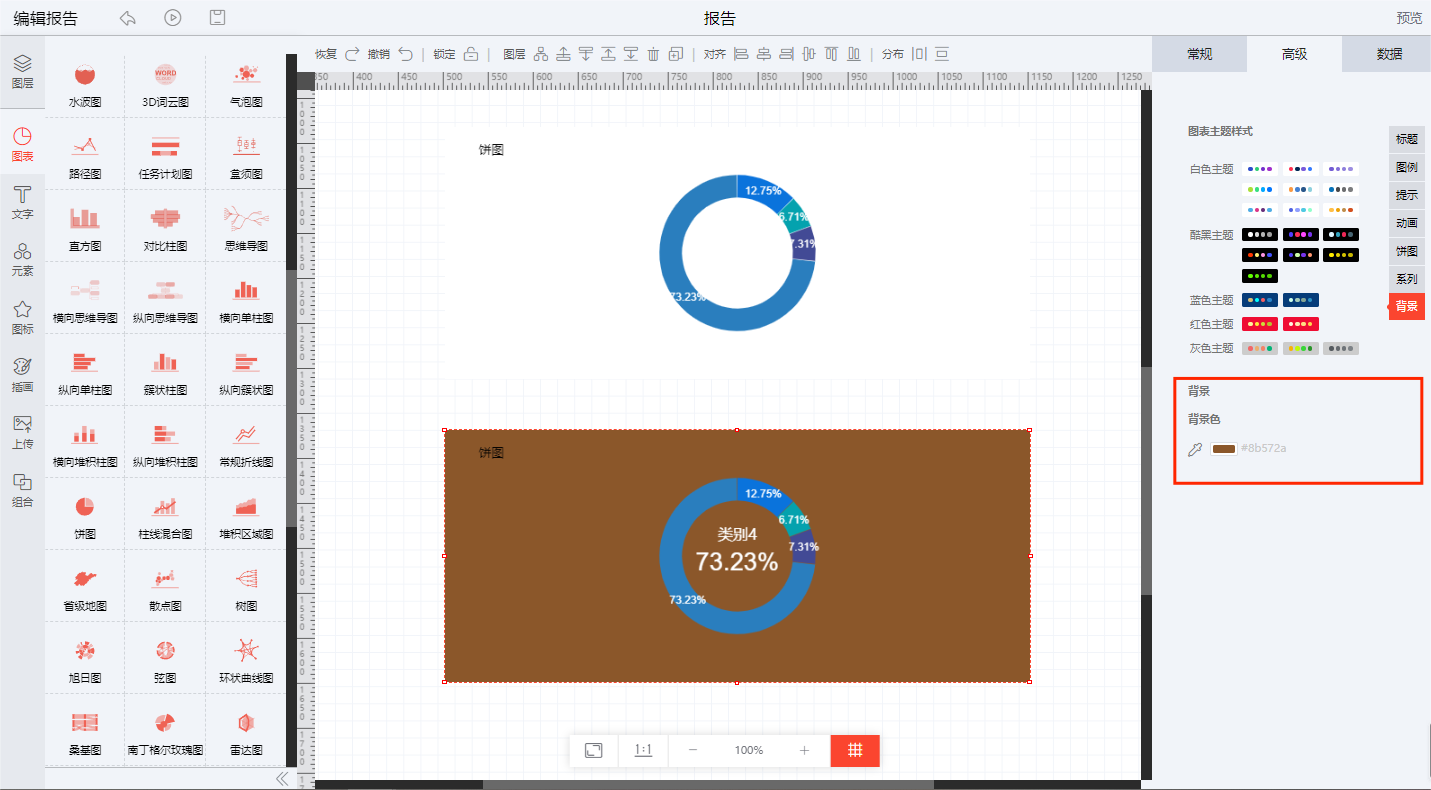

8.背景

支持自定义选择图表整体背景色。

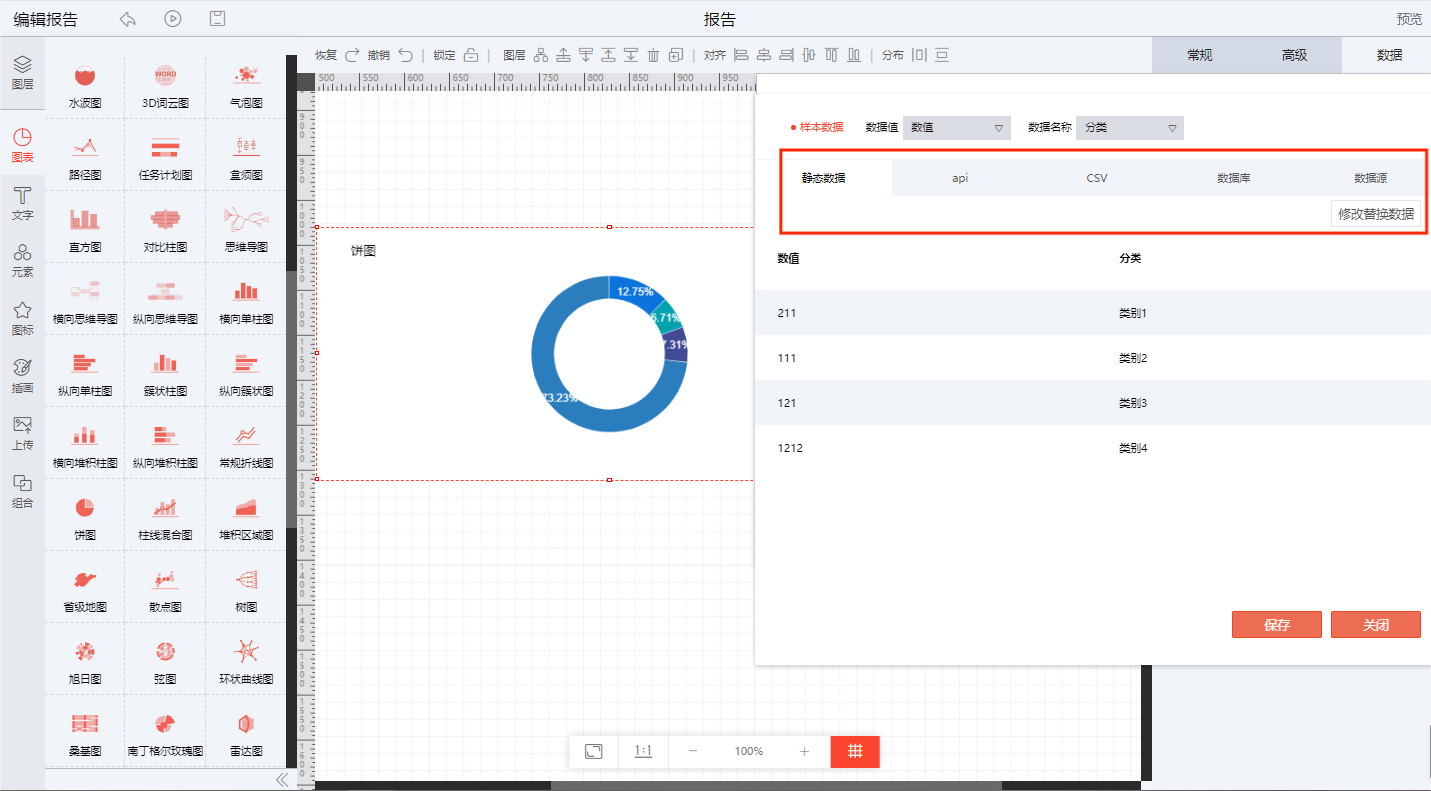

3、数据属性

支持通过静态数据、api、CSV、数据库、数据源修改数据。

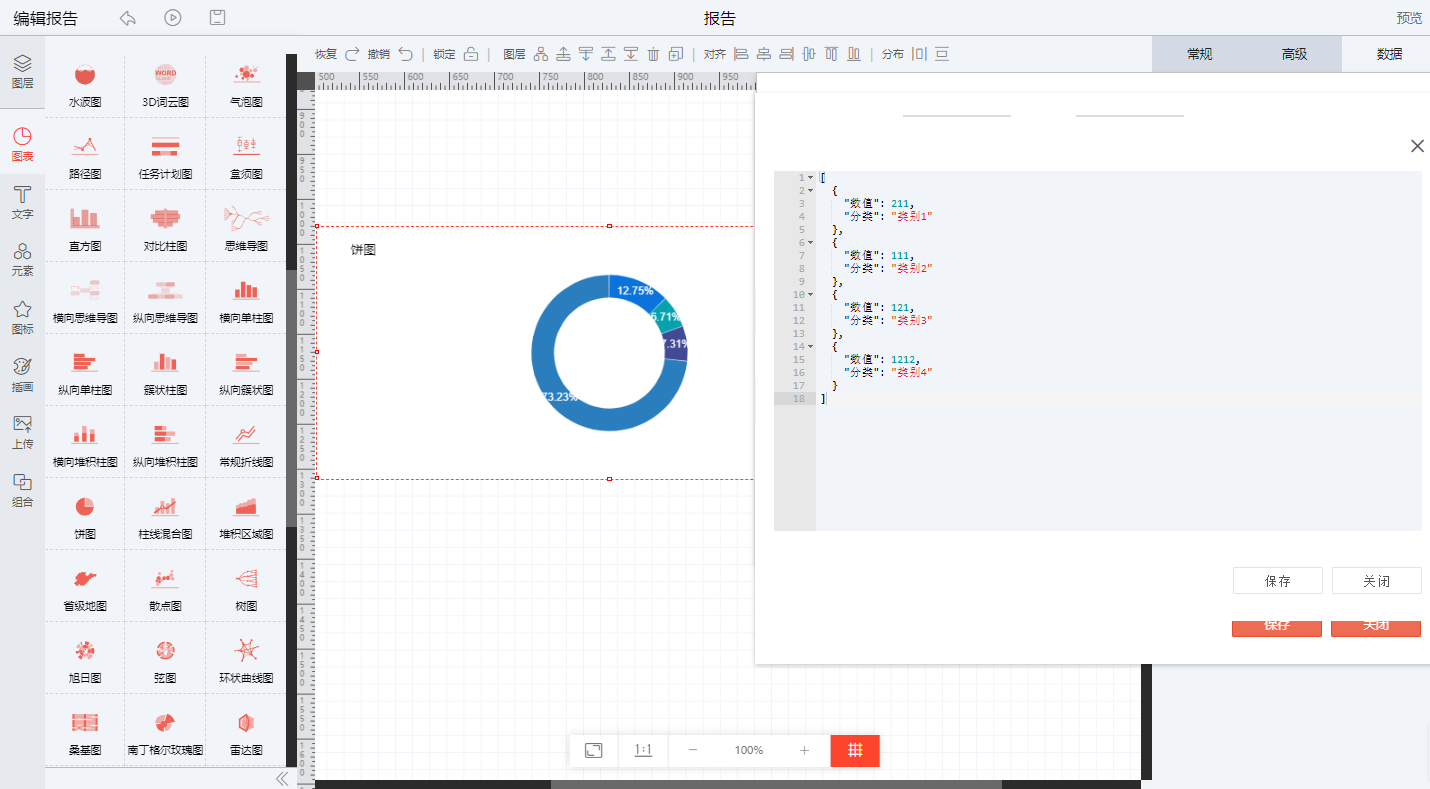

静态数据(静态数据只有在修改时采用json格式的方式,这也是静态数据的原生存储格式,每次修改保存后数据生效。)

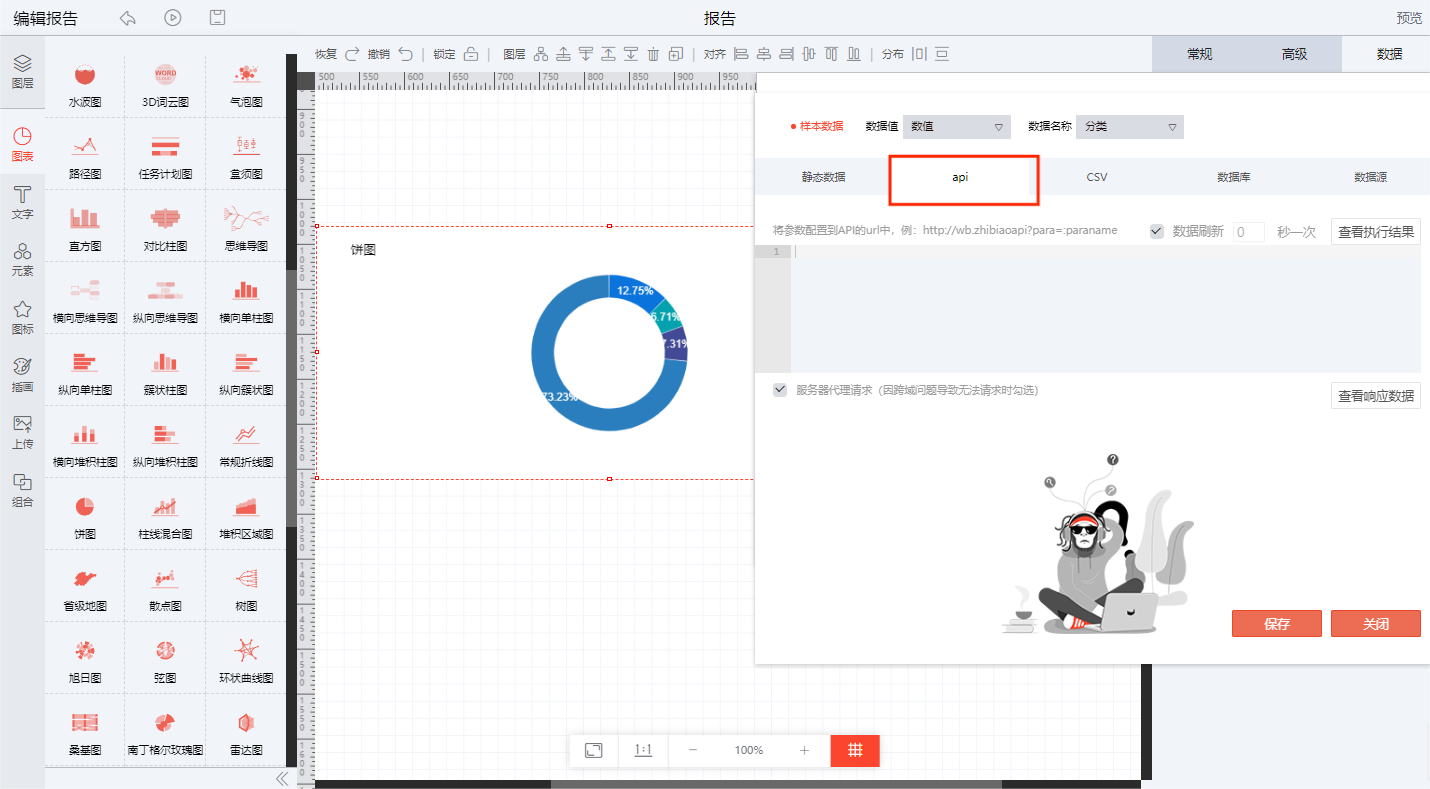

api(根据正确的请求api格式请求api获取数据)

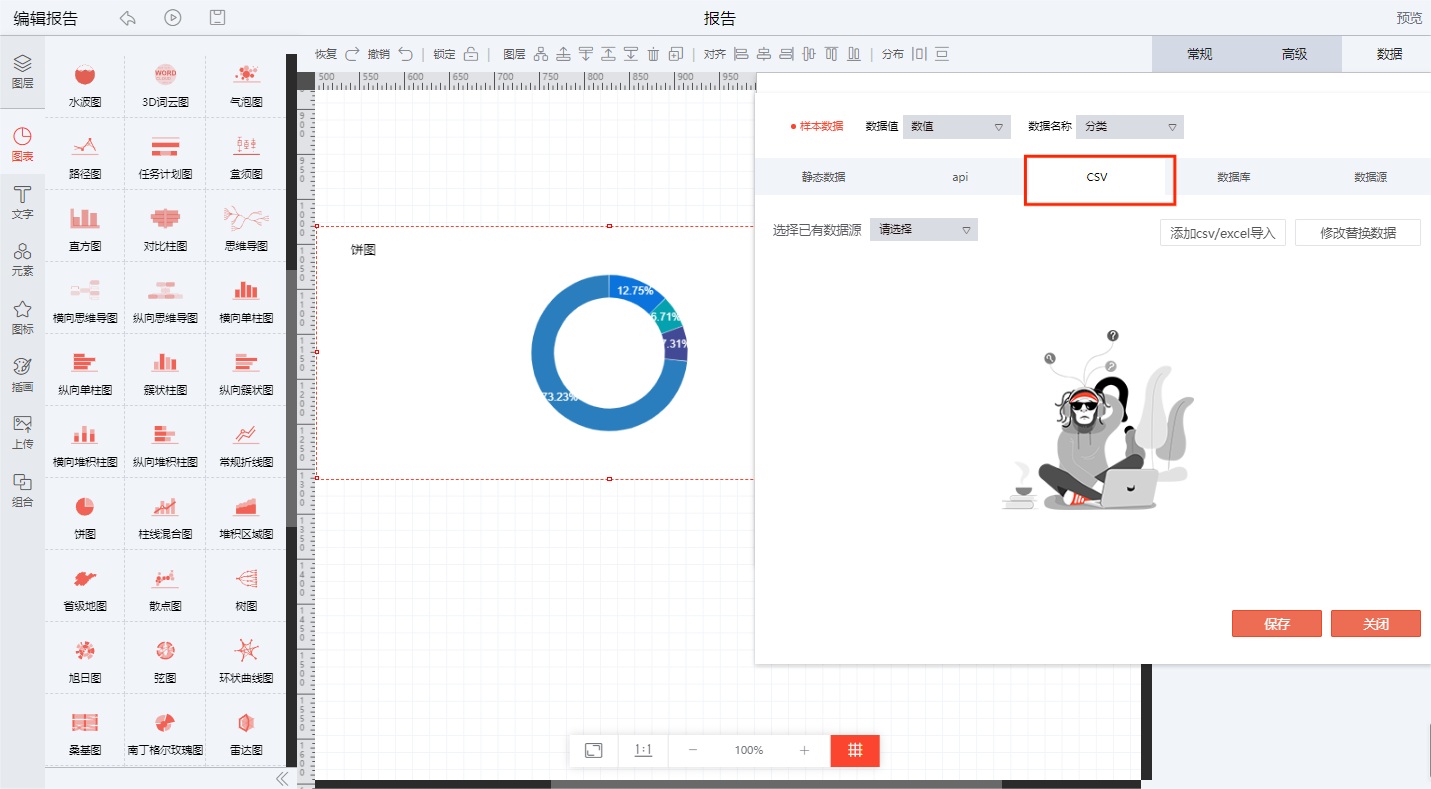

csv(可以上传csv、excel文件获取数据,也可以修改csv和excel数据)

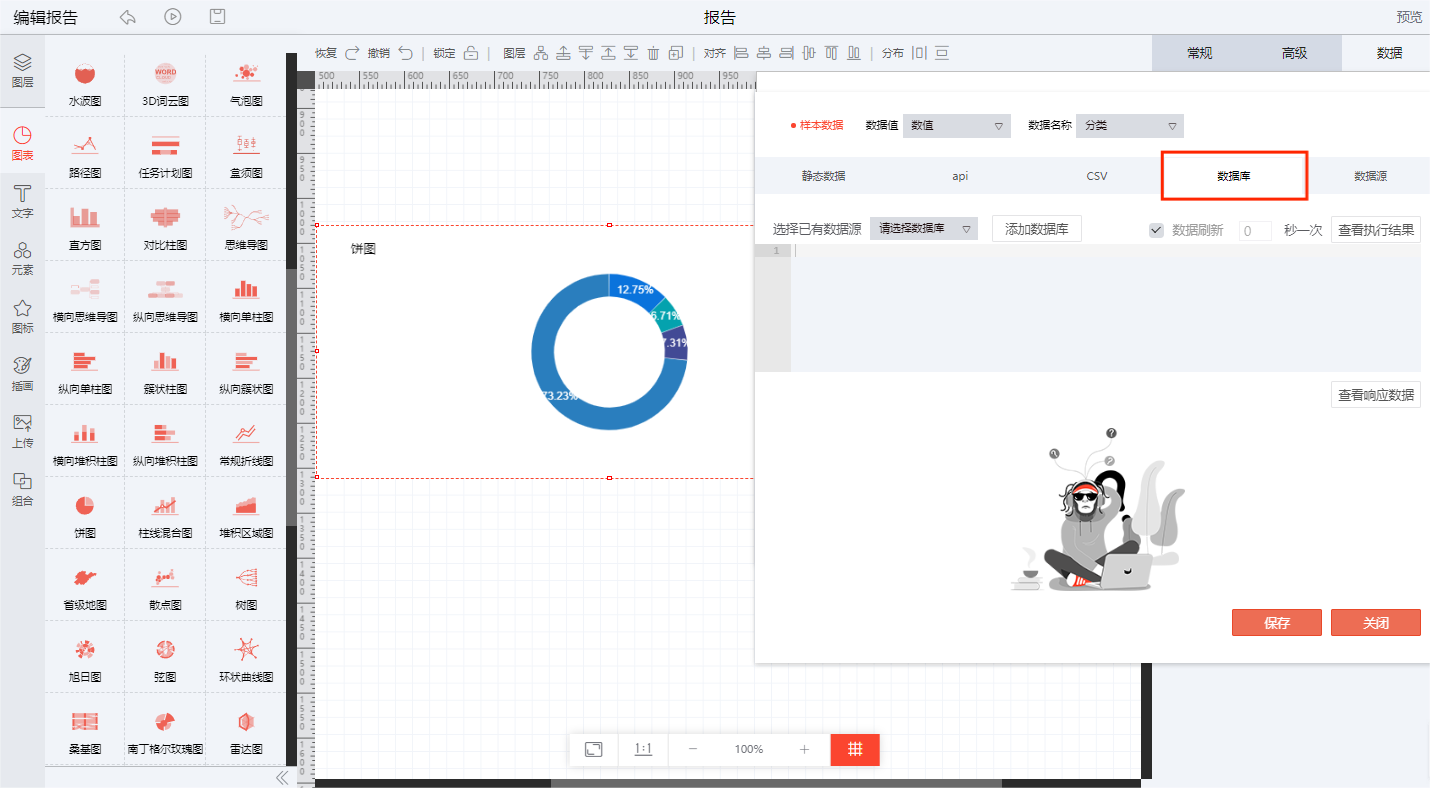

数据库(点击连接数据库输入数据库的连接属性,连接成功之后输入sql语句,获取数据)

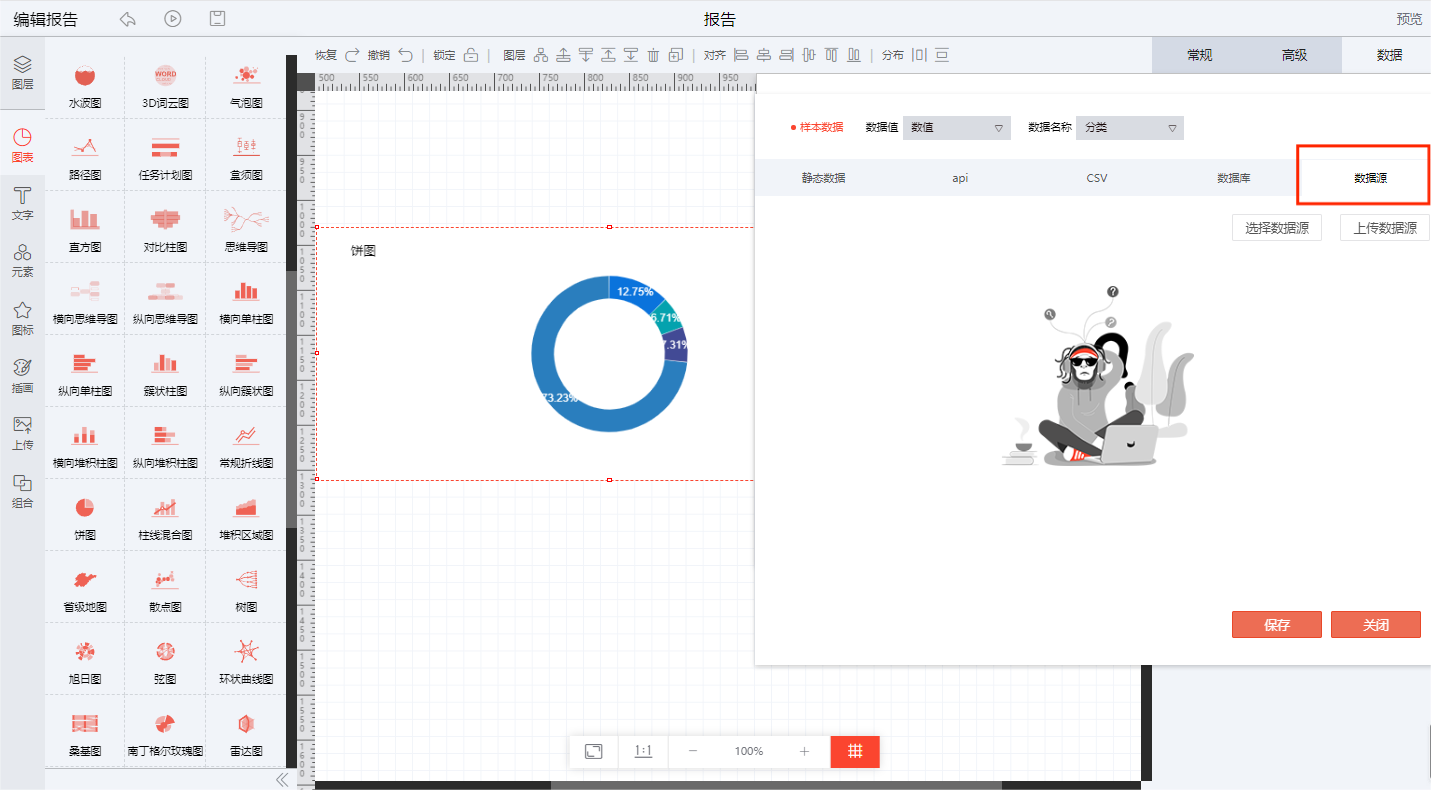

数据源(用户在数据源处上传需要绑定的数据,数据可以直接绑定到大屏图表上实现数据可视化)
