图表运用及配置

基础图表

基础图表包括：雷达图、漏斗图、饼图、词云、柱图、地图、折线图、气泡图、数字、仪表盘、散点图、表格、树图、弦图、桑基图、关系图、进度条、直方图、3D图表、特殊图表。
从编辑器左侧选定图表拖拽至画布，右侧属性栏会显示该图表一系列基本属性，如常规、高级、数据、交互、下钻、联动。以饼图为例，

饼图

选中饼图，右侧属性栏支持对该图表进行常规、高级、数据、交互、下钻、联动操作。

配置项	说明
常规	选择XY轴名称、调整图表位置、尺寸、效果
高级	图表主题样式、标题、图例、提示、动画、饼图、系列、背景

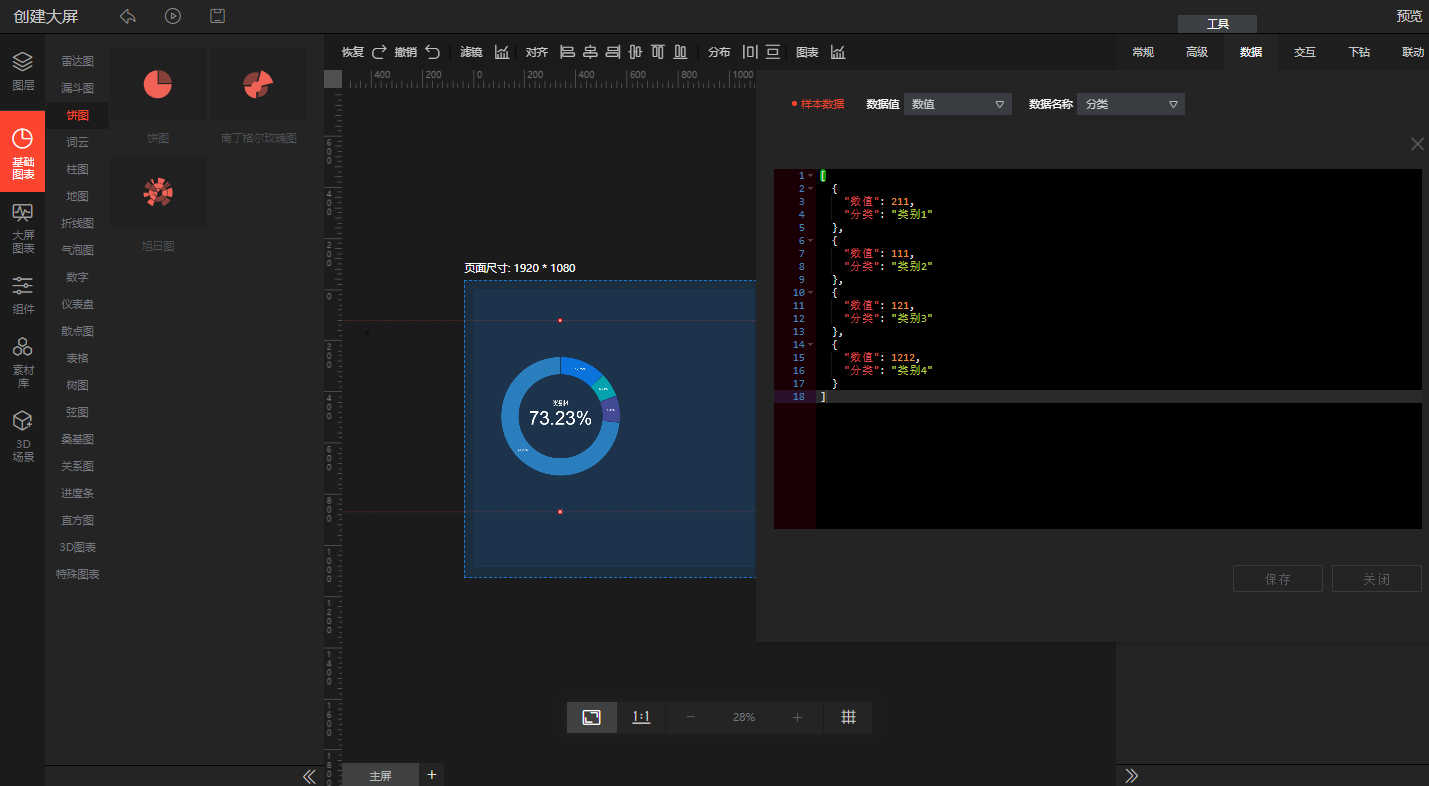

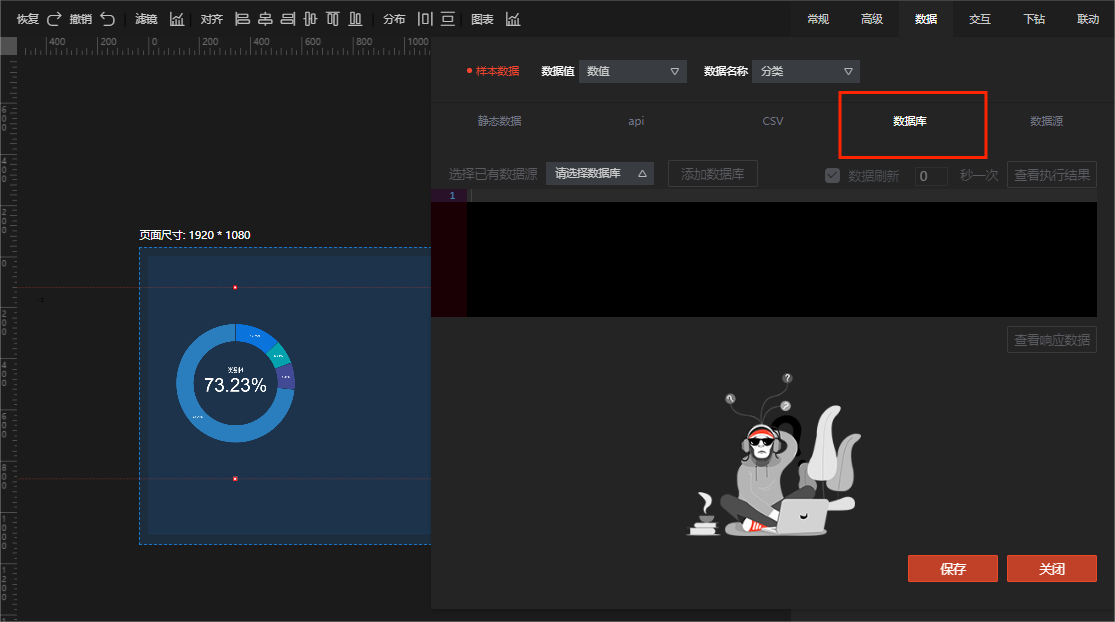

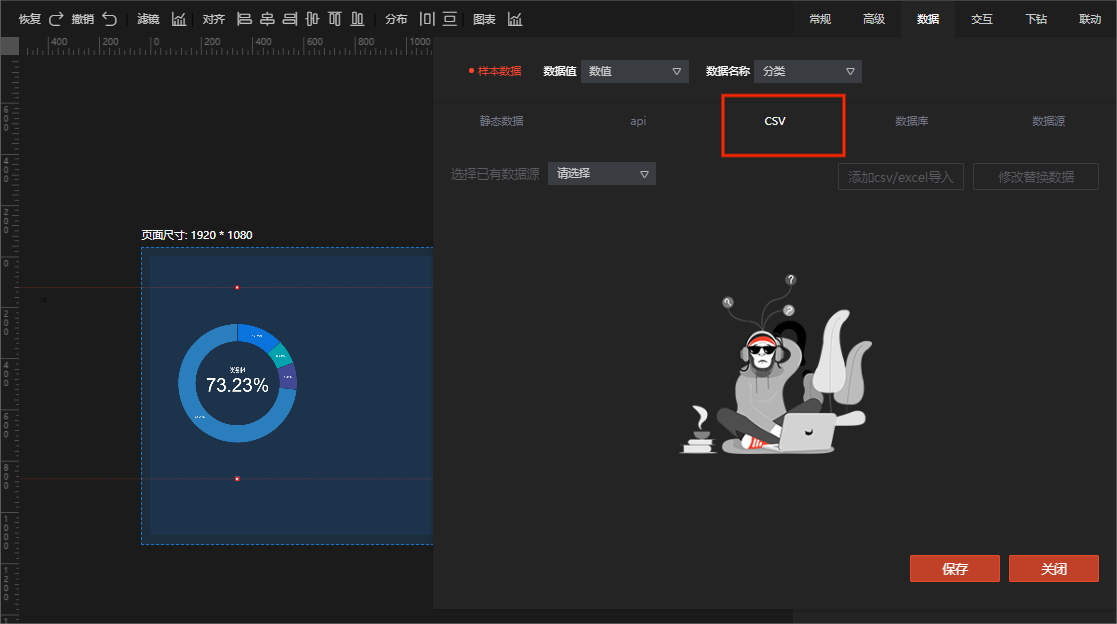

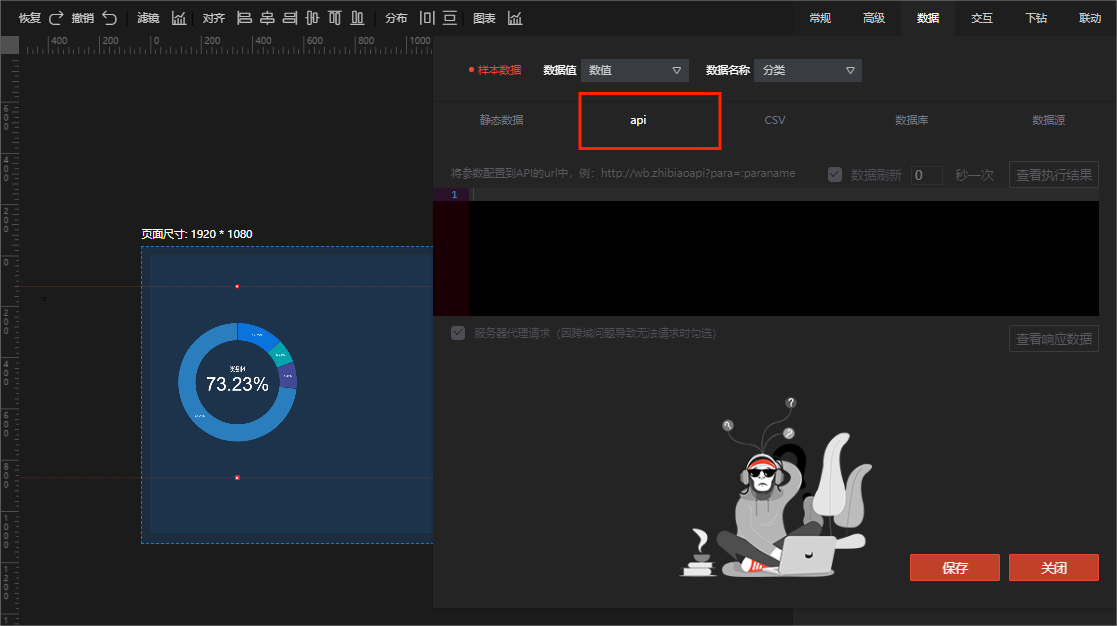

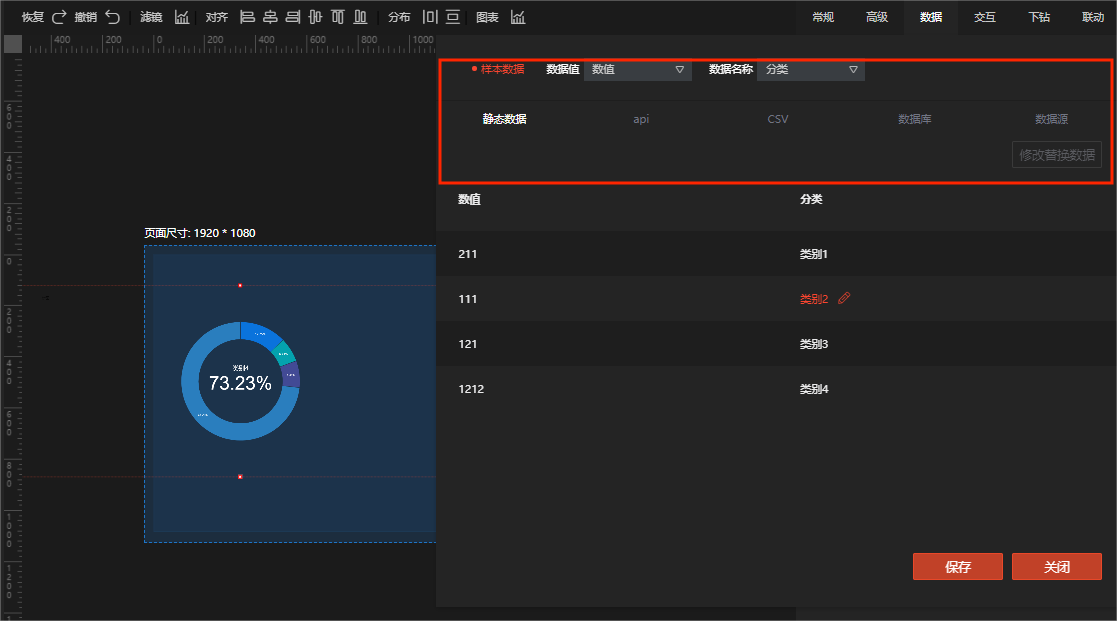

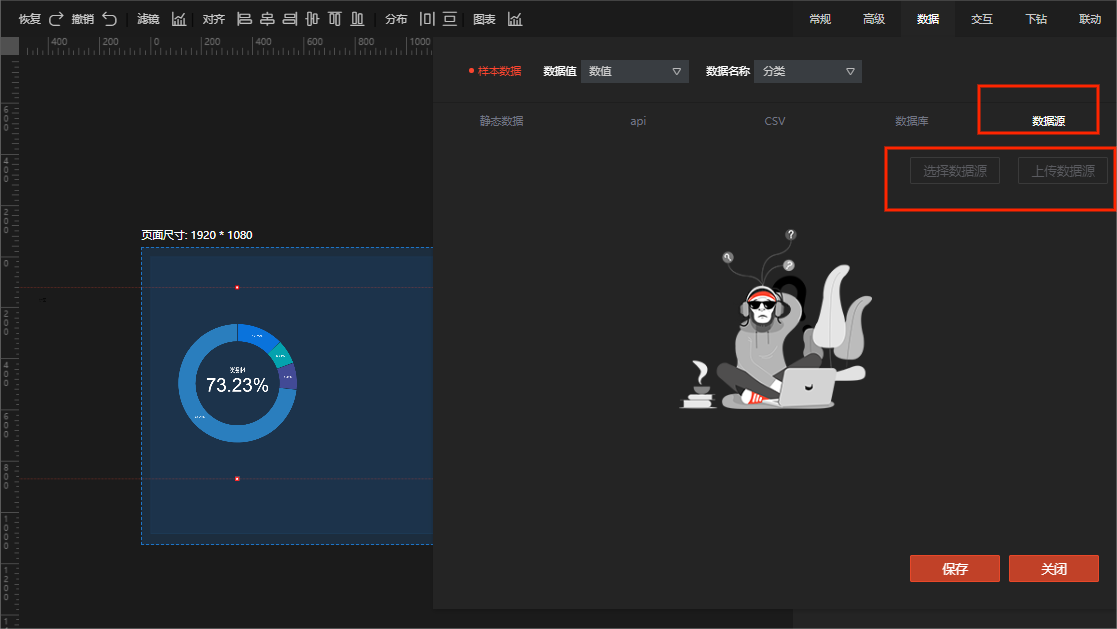

数据	静态数据、api、CSV、数据库、数据源、修改替换数据

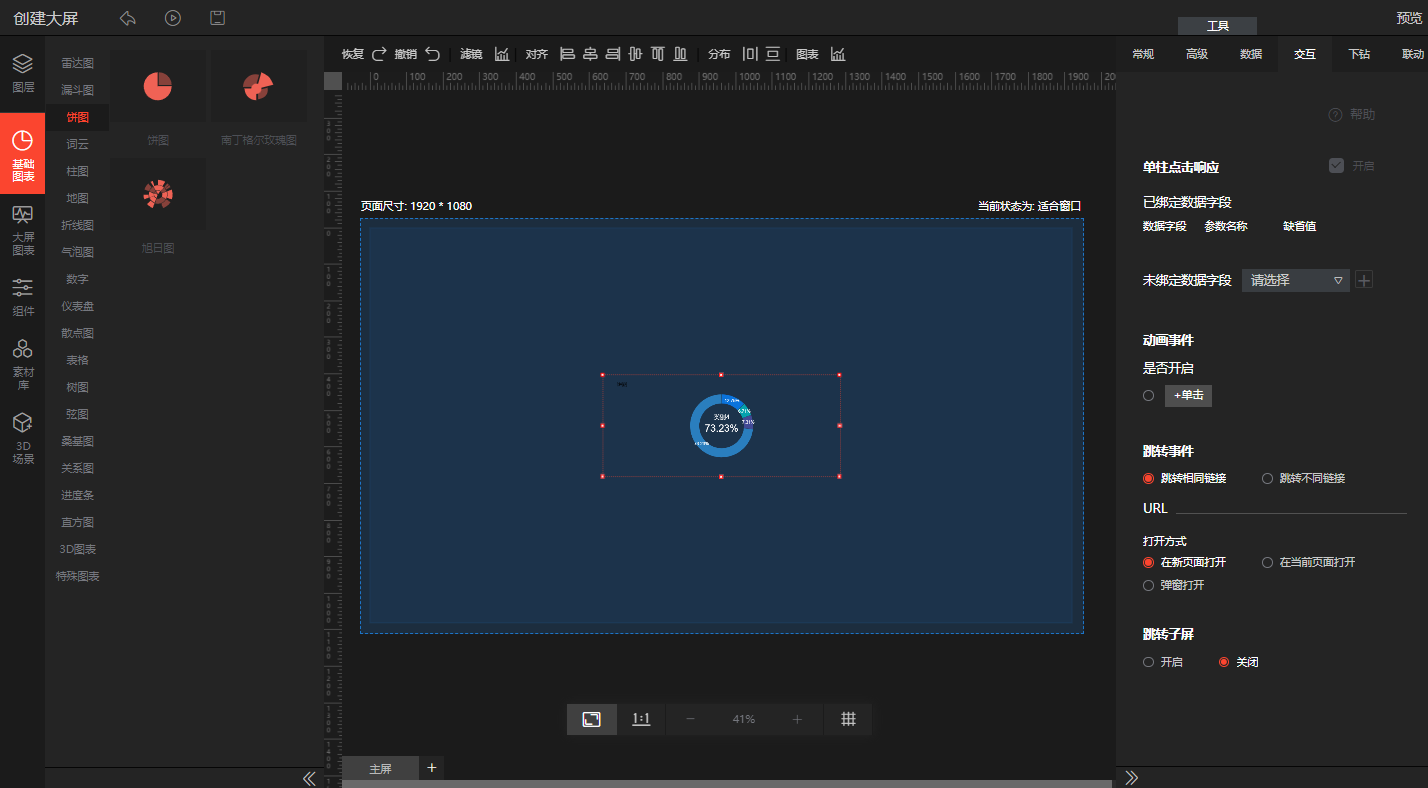

交互	单柱点击响应、已绑定数据字段、未绑定数据字段、动画事件、跳转事件、URL、打开方式、跳转子屏
下钻	开启下钻

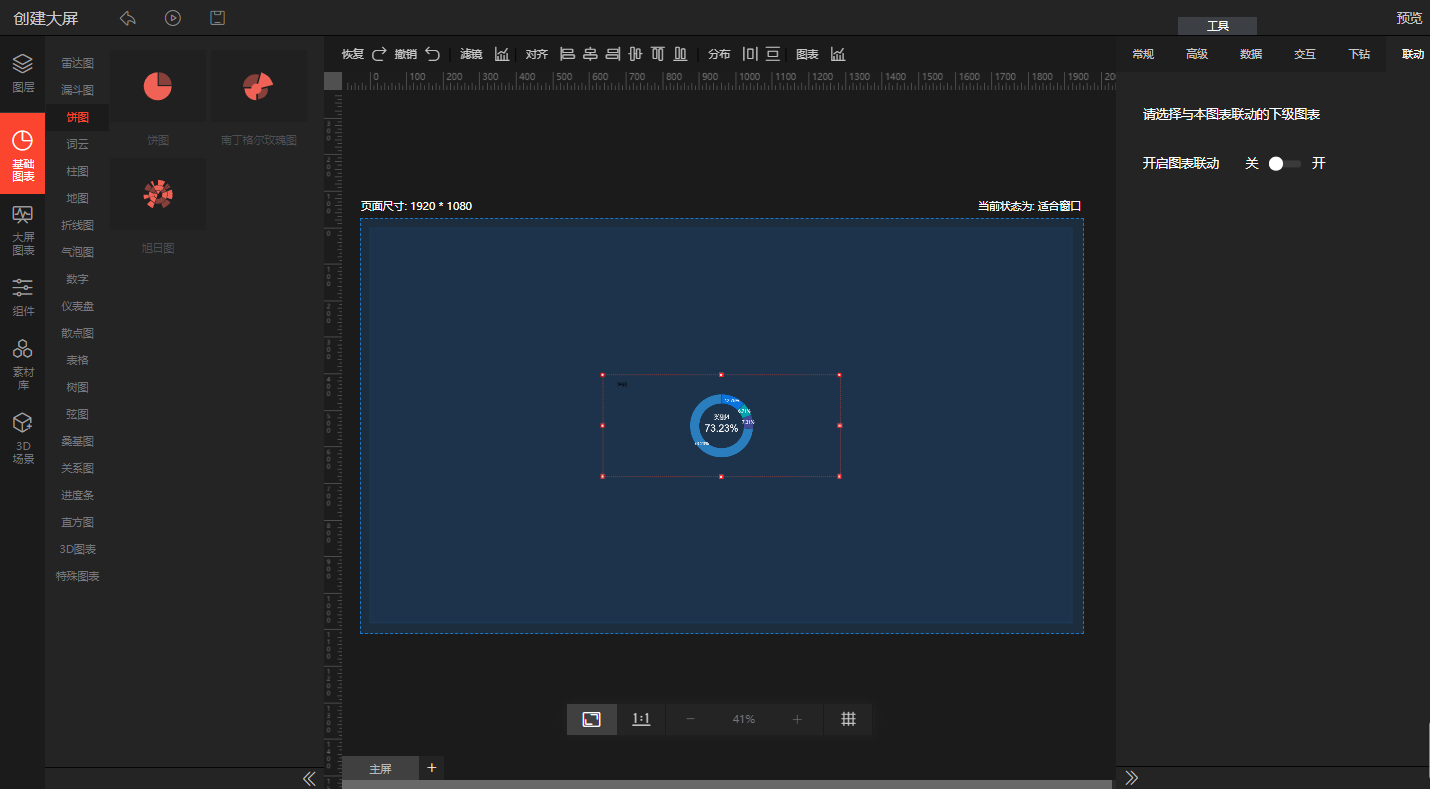

联动	开启图表联动

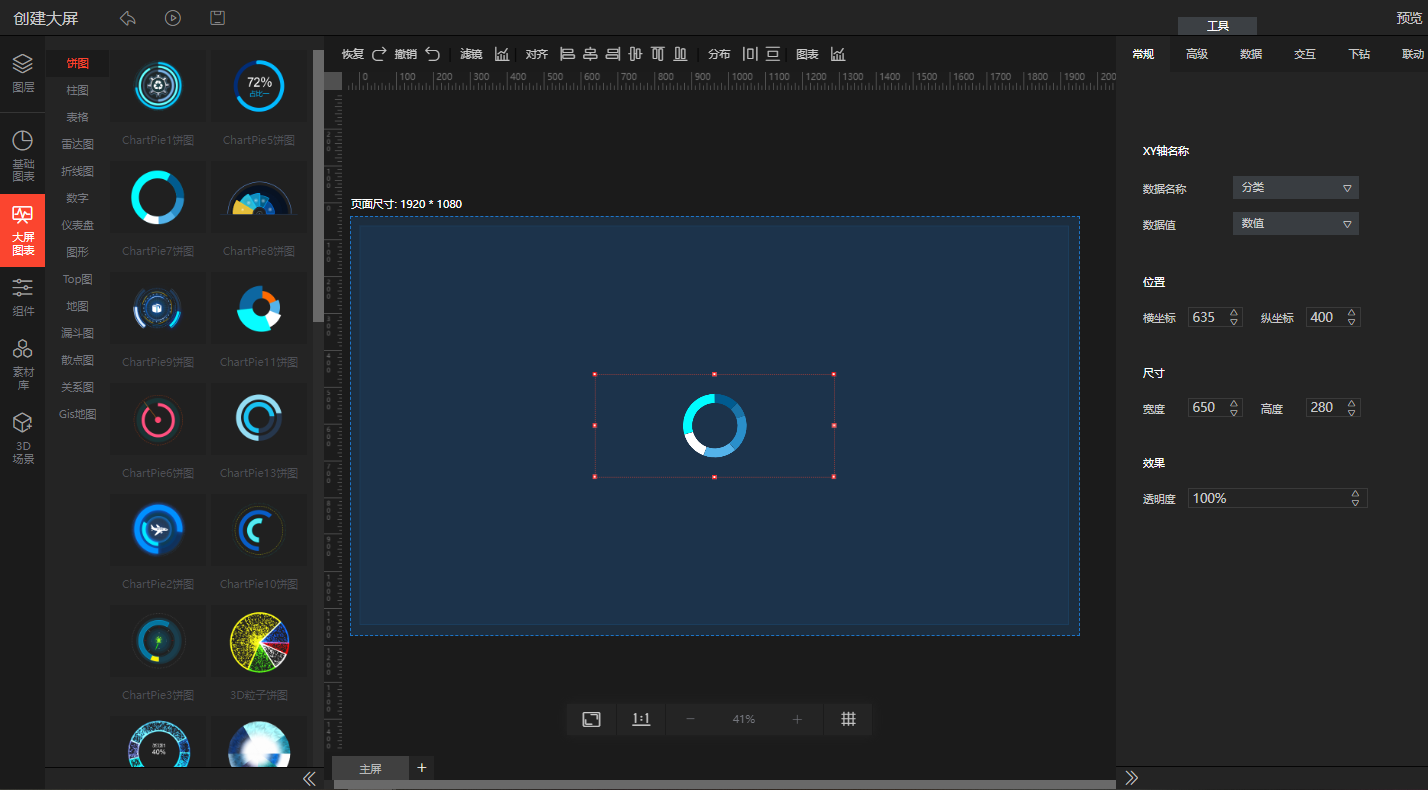

一、常规

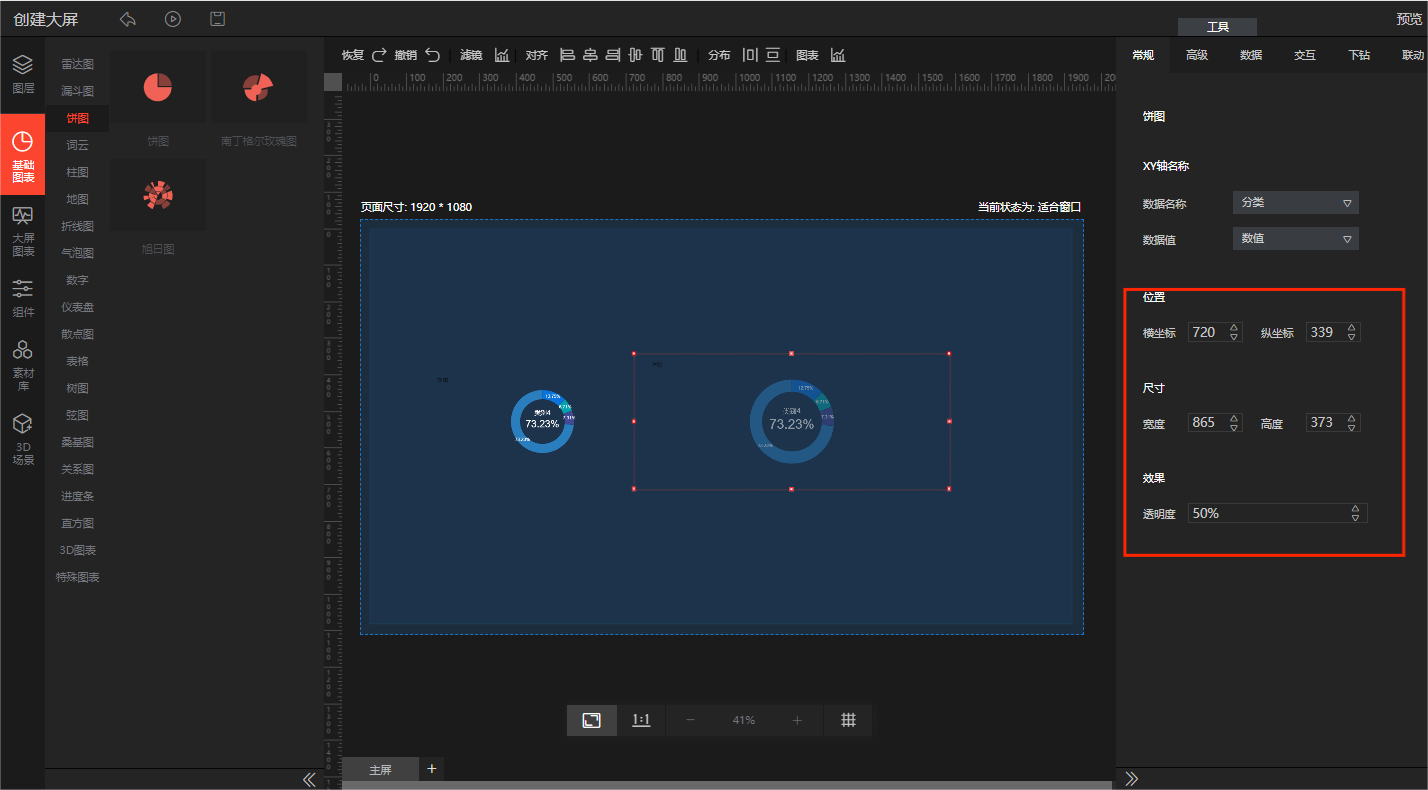

常规：对图表XY轴名称进行修改、设置图表位置、尺寸、效果。

1.支持根据不同场景、不同需求对XY轴数据名称、数据值进行选择修改；
2.根据图表需求对图表位置进行移动，支持直接在画布上拖动图表使其变换位置，也支持通过右侧属性栏对图表横坐标、纵坐标数据进行直接修改；
3.可以在画布上直接对图表进行放大缩小，也可以通过属性栏对图表的高度、宽度直接进行修改；
4.当目的是为了突出中间主视角时，支持对图表整体的透明度进行调整。

二、高级

高级：对图表标题、图例、提示、动画、系列、背景进行修改。

配置项	说明
图表样式主题	对图表主题进行自定义修改
标题	修改图表标题、设置标题位置、字体样式
图例	是否显示图例、排列方向、水平安放位置、垂直安放位置、宽度、高度、半径、字体样式
提示	是否设置提示栏、内边距、行间距、偏移值、提示框标题颜色、背景、阴影、提示框文字大小
动画	是否添加动画、动画时间、动画类型
饼图	中心位置、半径、内半径比例、饼图起始角度、饼图样式、标签、文字图形连线、中心文字样式

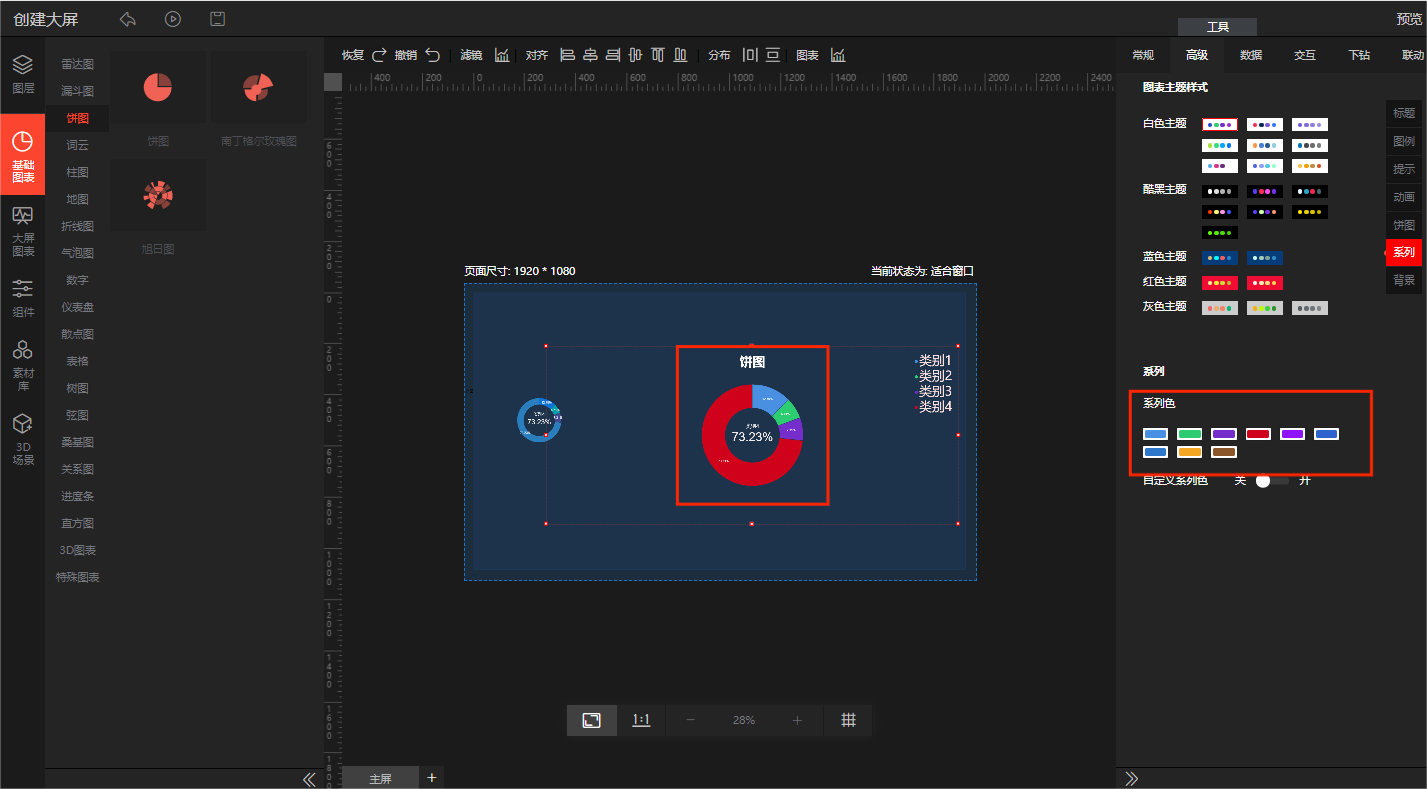

系列	系列色修改

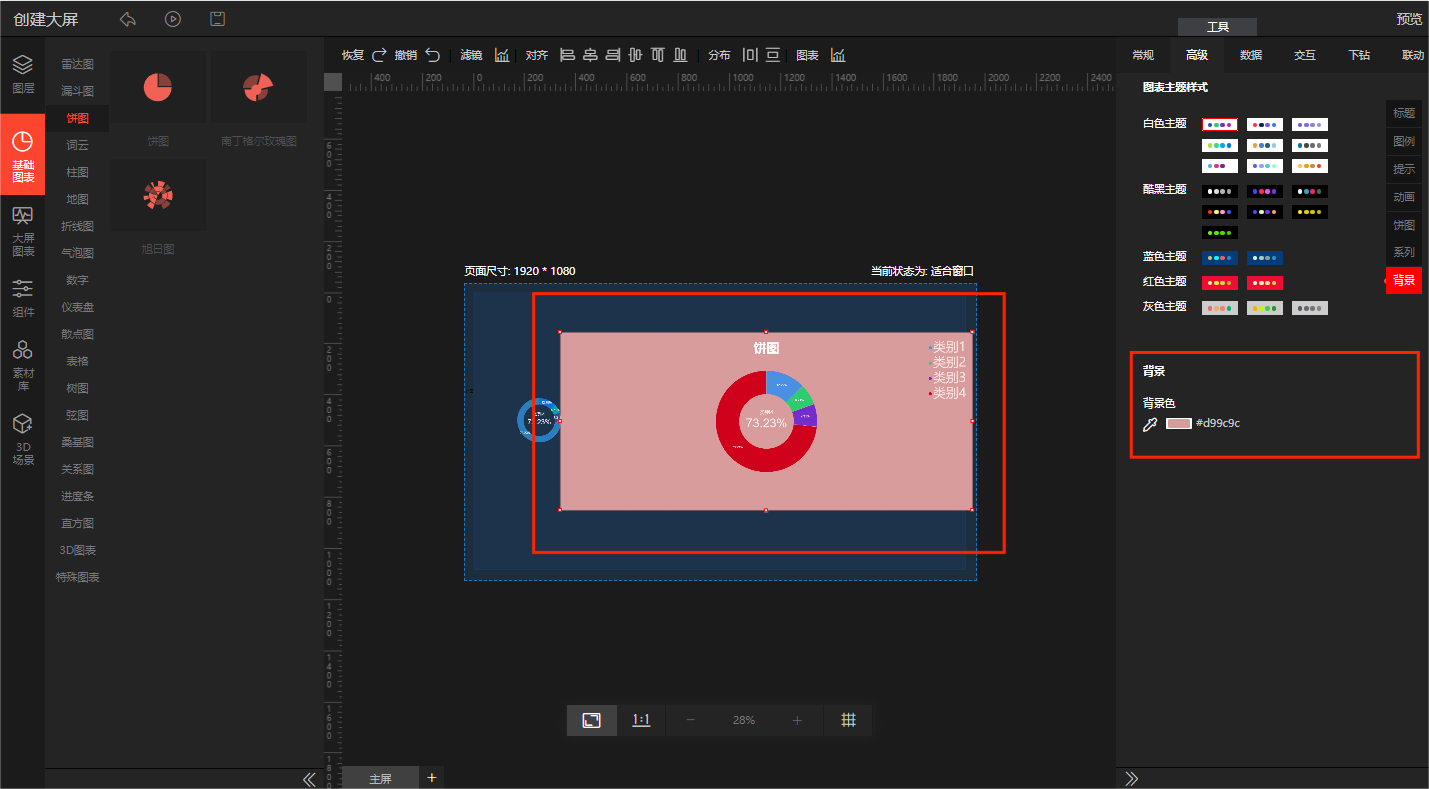

背景	背景色修改

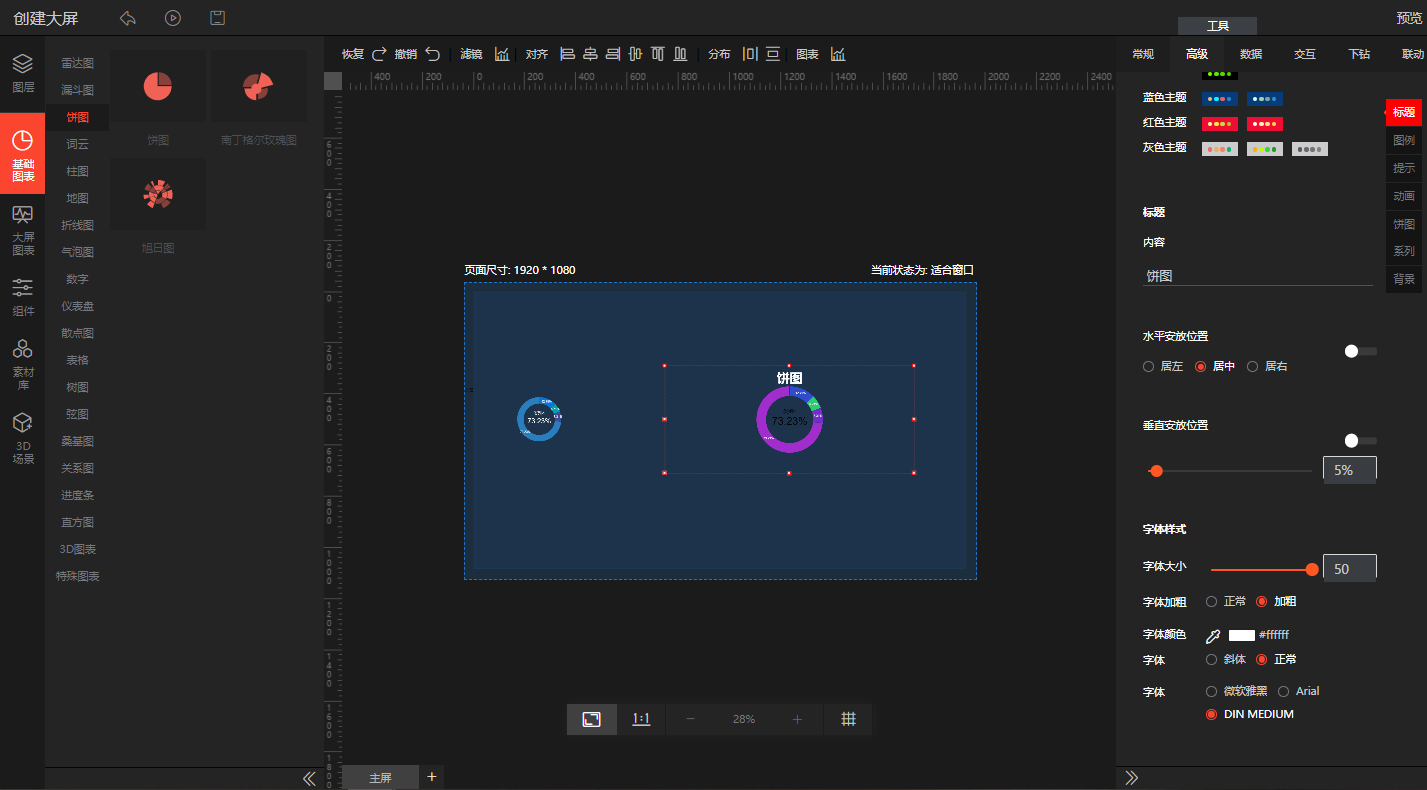

标题

1.支持根据不同场景、不同需求对图表标题内容进行修改；
2.对标题安放位置（水平、垂直、居右、居左、居上、居下、居中）进行设置，也可以直接拖动百分比进度条对标题位置进行调整；
3.对标题字体大小、是否加粗、字体样式、字体颜色进行调整，字体颜色支持通过色板直接选择、输入颜色色号或者使用取色器进行取色。

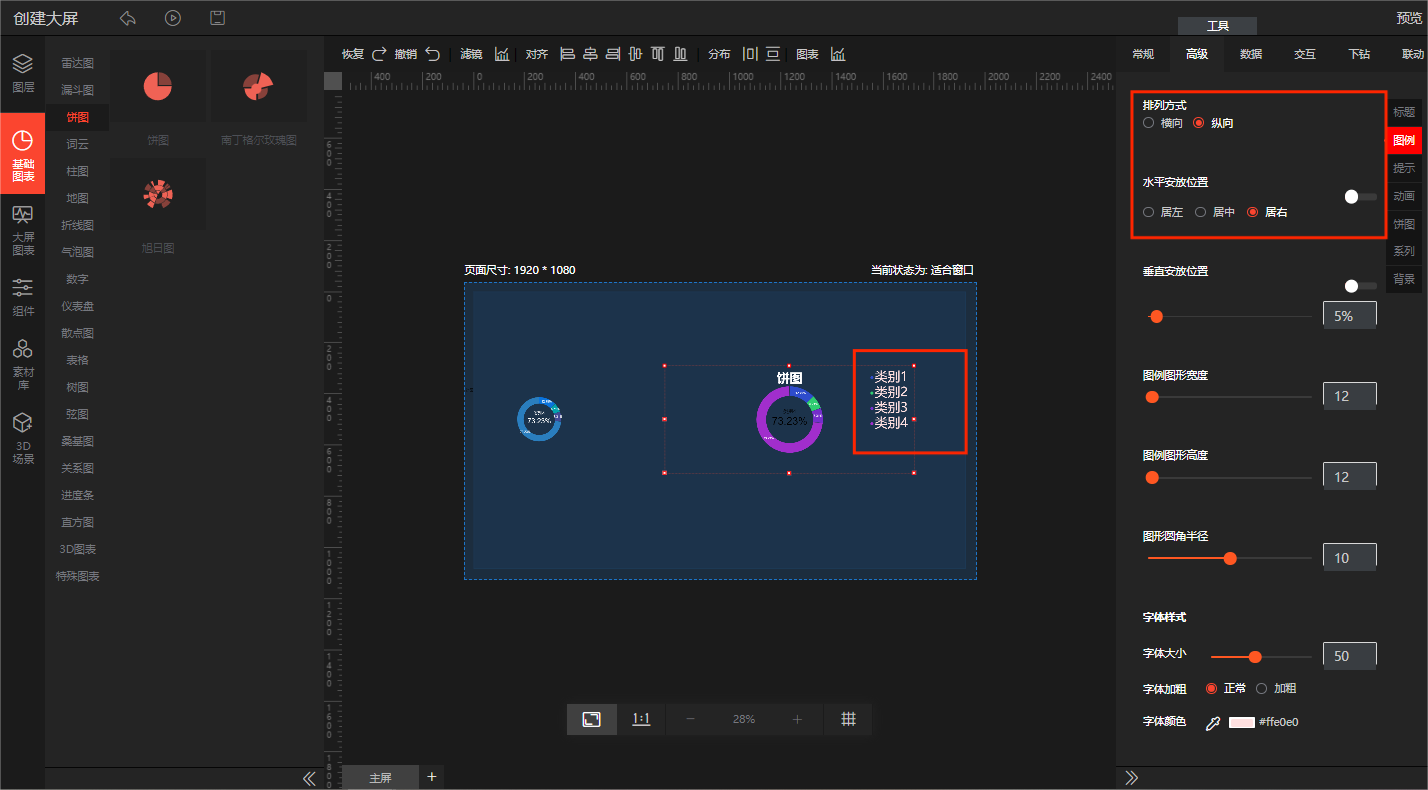

图例

1.支持对图表包含种类进行展示，点击展示图例按钮支持选择排列方式（横向、纵向）、设置图例摆放位置（水平、垂直、居左、居中、居右、居上、居下）或者直接拖动进度条调整百分数； 2.支持拖动进度条调整图例图形宽度/高度、图形圆角半径；
3.支持调整图例字体大小、是否加粗、字体颜色，字体颜色支持通过色板直接选择、输入颜色色号或者使用取色器进行取色。

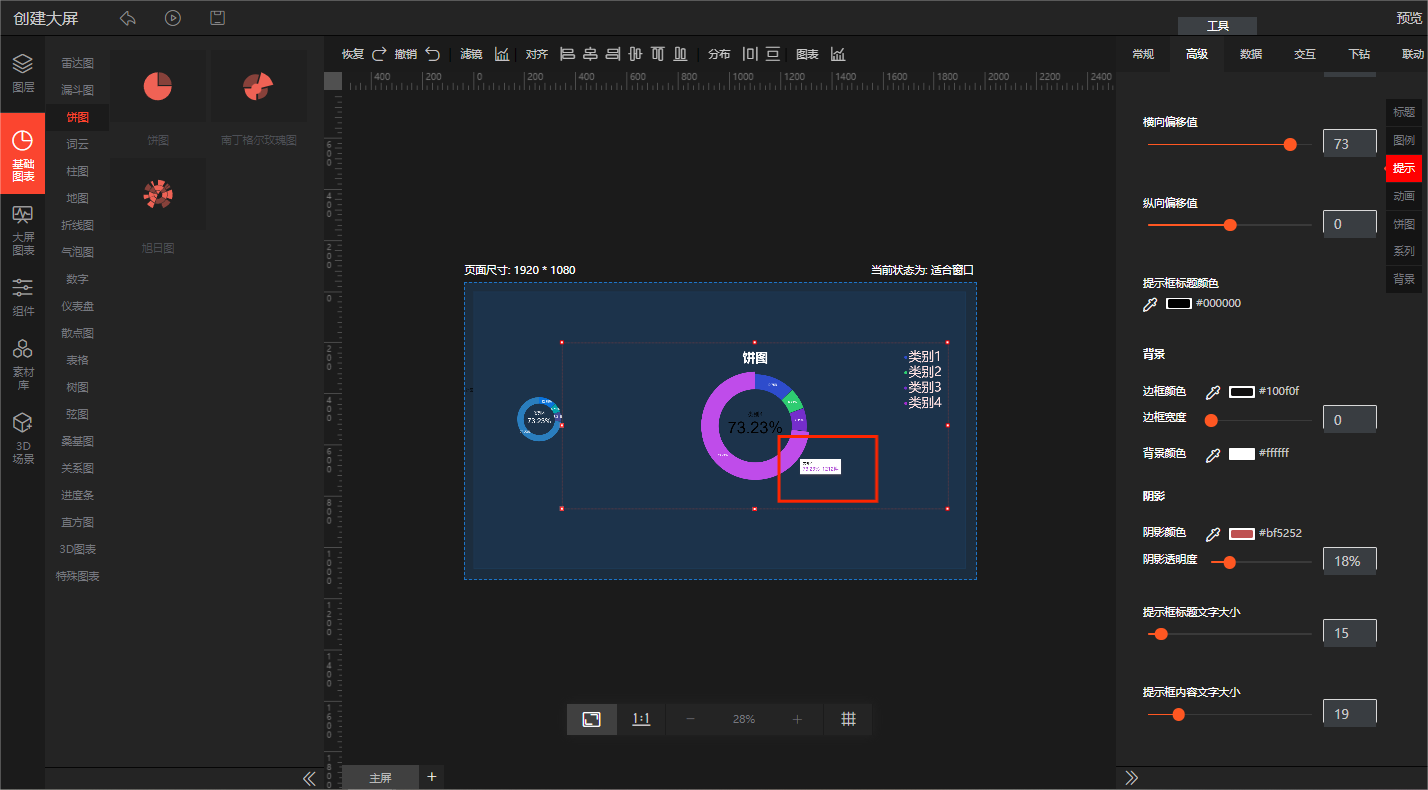

提示

1.支持在图表内设置种类提示框，设置完成后可调整提示框内边距大小、行间距大小，支持设置横向偏移值、纵向偏移值（即提示框位置）；
2.支持修改提示框标题颜色，颜色支持通过色板直接选择、输入颜色色号或者使用取色器进行取色；
3.支持修改提示框背景，边框颜色修改、边框宽度修改、背景颜色修改；
4.支持修改提示框阴影，阴影颜色修改、阴影透明度调整；支持修改提示框标题文字大小、提示框内容文字大小。

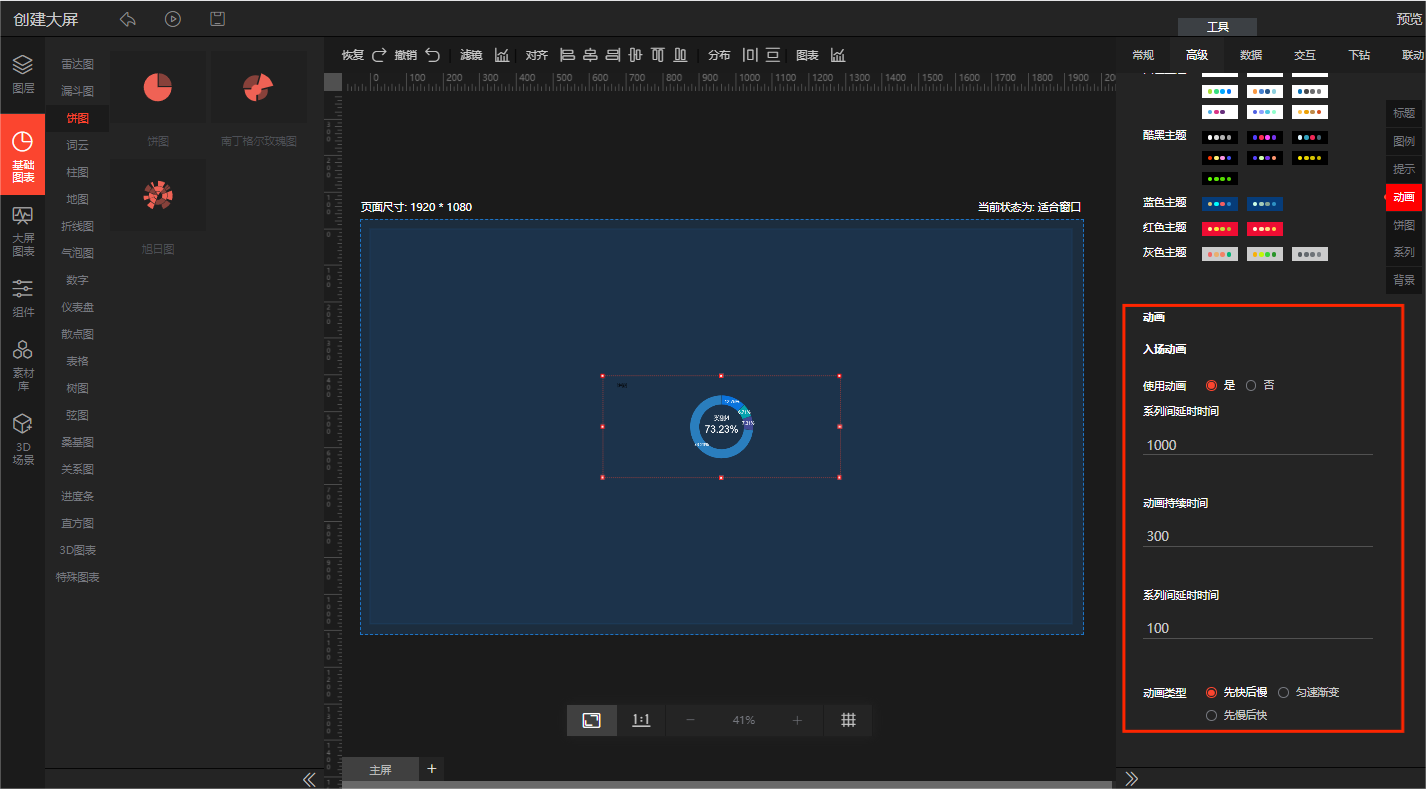

动画

1.支持设置图表入场动画，调整图表组间内各板块延时时间、动画持续时间、图表组间各板块延时时间；2.可设置动画入场类型（先快后慢、匀速渐变、先慢后快）。

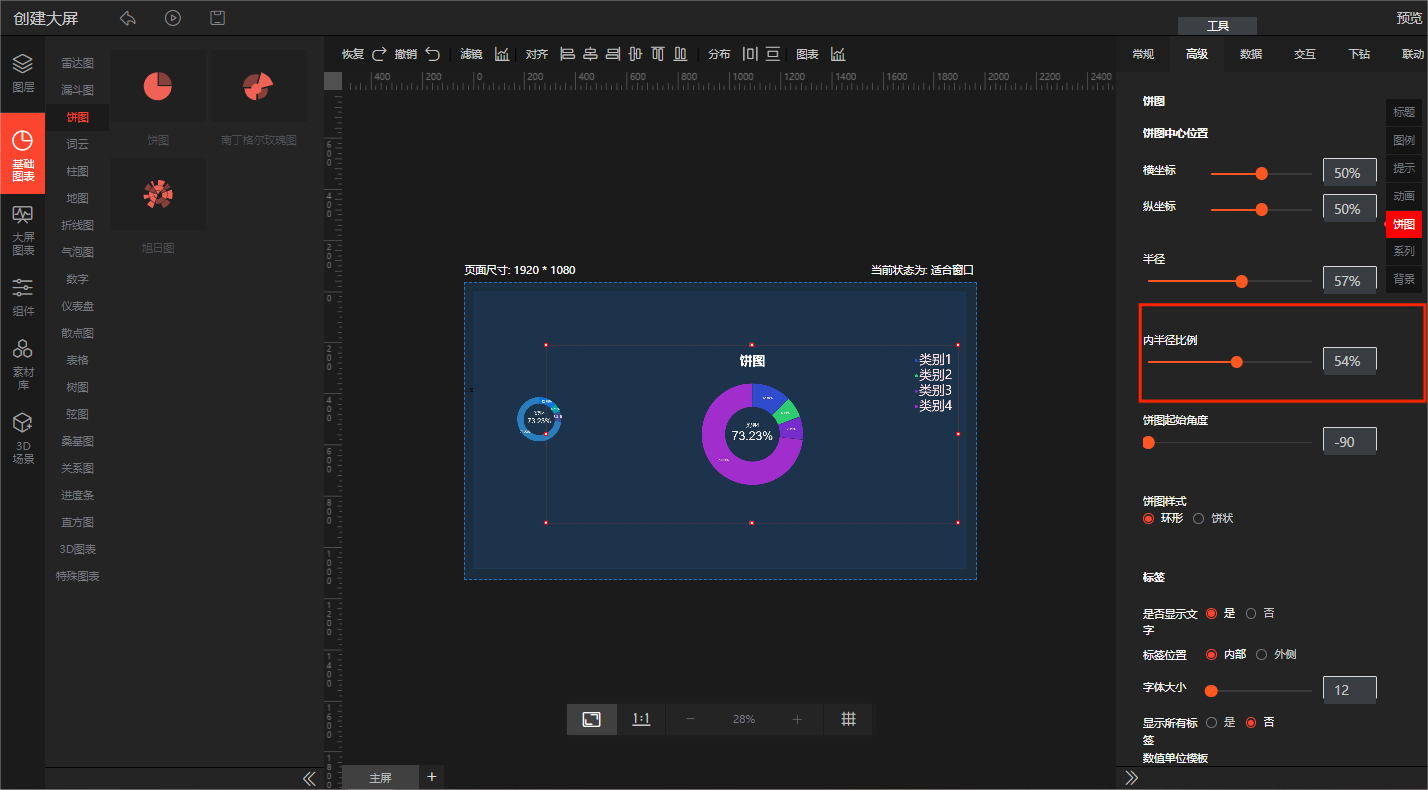

饼图

1.支持拖动进度条调整饼图横纵坐标从而调整饼图中心位置；
2.支持拖动进度条调整图表半径大小、内半径比例、饼图起始角度，可选择饼图样式（环状、饼状）；
3.可选择是否显示文字、标签位置、是否显示所有标签，拖动进度条修改字体大小或者直接选中数字进行修改，自定义修改数值单位模板；
4.支持拖动进度条或直接选中数字调整文字图形连线（第一段长度、第二段长度）；
5.可选择是否显示中心文字、修改文本颜色，颜色支持通过色板直接选择、输入颜色色号或者使用取色器进行取色。
